INA214AIRSWR - TI

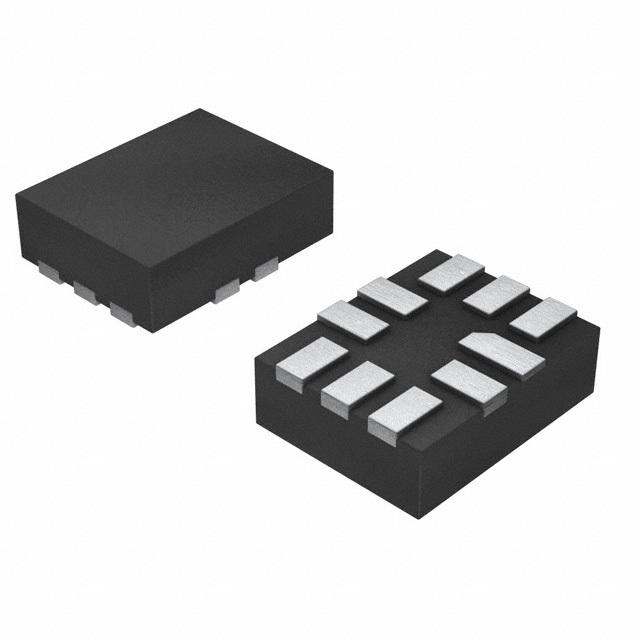

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

INA214AIRSWR
Производитель

TI
Чип воркер Часть №

CW94515173
Категория

Операционный усилитель
Упаковка

UQFN-10
Описание

26V, Bi-Directional, Zero-Drift, High Accuracy, Low-/High-Side, Voltage Out Current Shunt Monitor 10-UQFN -40℃ to 125℃
даташит

Datasheet

Способ оплаты и доставка

INA214AIRSWR Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

INA214AIRSWR Операционный усилитель характеристики

Атрибут	Значение атрибута

Часть №	INA214AIRSWR
Производитель	TI
Чип воркер Часть №	CW94515173
Категория	Операционный усилитель
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	UQFN-10
Ток Питания	65 µA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Коэффициент Ослабления Синфазного Сигнала	105 dB
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	0.014 MHz
Входное Напряжение Смещения	1 µV
Входной Ток Смещения	28 µA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Gain Bandwidth	105 dB
точность	±1 %
Минимальный диапазон CMRR	105dB ~ 120dB
Напряжение питания (Макс)	20V ~ 30V
Входное напряжение	2.7V ~ 26V
	Развернуть все
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free

INA214AIRSWR Описание продукта

DESCRIPTION
The INA210, INA211, INA212, INA213, and INA214 are voltage output current shunt monitors that can
sense drops across shunts at common-mode voltages from –0.3V to 26V, independent of the supply voltage. Five fixed gains are available: 50V/V, 100V/V, 200V/V, 500V/V, or 1000V/V. The low offset of the Zerø-Drift architecture enables current sensing with maximum drops across the shunt as low as 10mV full-scale.
FEATURES
• WIDE COMMON-MODE RANGE: –0.3V to 26V
• OFFSET VOLTAGE: ±35µV (Max, INA210)
(Enables shunt drops of 10mV full-scale)
• ACCURACY
– ±1% Gain Error (Max over temperature)
– 0.5µV/°C Offset Drift (Max)
– 10ppm/°C Gain Drift (Max)
• CHOICE OF GAINS:
– INA210: 200V/V
– INA211: 500V/V
– INA212: 1000V/V
– INA213: 50V/V
– INA214: 100V/V
• QUIESCENT CURRENT: 100µA (max)
• SC70 package
APPLICATIONS
• NOTEBOOK COMPUTERS
• CELL PHONES
• TELECOM EQUIPMENT
• POWER MANAGEMENT
• BATTERY CHARGERS
• WELDING EQUIPMENT

Развернуть все
