INA168QDBVRQ1 - TI

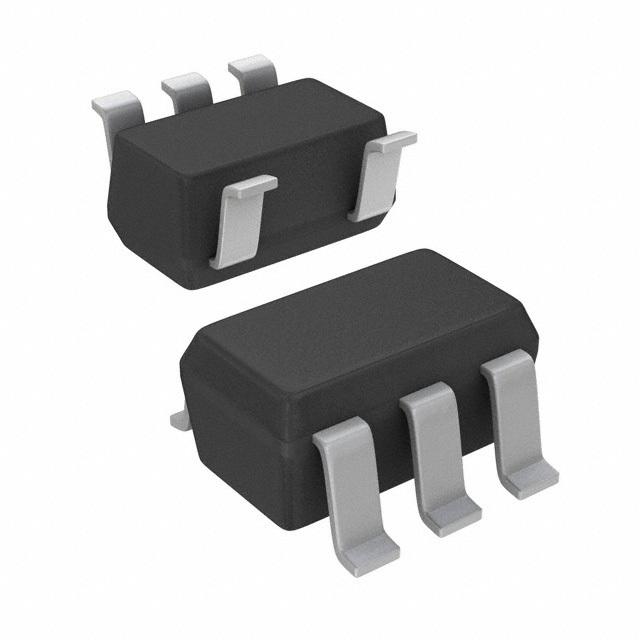

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

INA168QDBVRQ1
Производитель

TI
Чип воркер Часть №

CW2109404
Категория

Операционный усилитель
Упаковка

SOT-23-5
Описание

SP Amp Current Shunt Monitor Single 60V 5Pin SOT-23 T/R
даташит

Datasheet

Способ оплаты и доставка

INA168QDBVRQ1 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

INA168QDBVRQ1 Операционный усилитель характеристики

Атрибут	Значение атрибута

Часть №	INA168QDBVRQ1
Производитель	TI
Чип воркер Часть №	CW2109404
Категория	Операционный усилитель
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SOT-23-5
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Коэффициент Ослабления Синфазного Сигнала	100 dB
Ширина Ленты	800 kHz
Входное Напряжение Смещения	2 mV
Входной Ток Смещения	10 nA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Gain Bandwidth	100 dB
точность	±0.5 %
Минимальный диапазон CMRR	100 dB
Напряжение питания (Макс)	60 V
Напряжение питания (мин)	2.7 V
Входное напряжение	2.7V ~ 60V
	Развернуть все
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free

INA168QDBVRQ1 Описание продукта

The INA138-Q1 and INA168-Q1 (INA1x8-Q1) are high-side, unidirectional, current sense amplifiers. Wide input common-mode voltage range, low quiescent current, and TSSOP and SOT-23 packaging enable use in a variety of applications.
Input common-mode and power-supply voltages are independent, and range from 2.7 V to 36 V for the INA138-Q1, and 2.7 V to 60 V for the INA168-Q1. Quiescent current is only 25 µA, which permits connecting the power supply to either side of the current-measurement shunt with minimal error.
The device converts a differential input voltage to a current output. This current is converted back to a voltage with an external load resistor that sets any gain from 1 to over 100. Although designed for current shunt measurement, the circuit invites creative applications in measurement and level shifting.
Both devices are available in a TSSOP-8 package. The INA168-Q1 is also available in a SOT-23-5 package. Both devices are specified for the –40°C to +125°C temperature range.
