INA118PB - TI

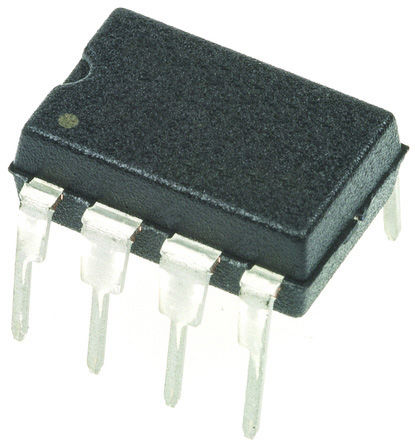

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

INA118PB
Производитель

TI
Чип воркер Часть №

CW3551408
Категория

Усилитель прибора
Упаковка

DIP-8
Описание

Instrument Amplifier, 1, 50V, 0.09V/ s, 800kHz, 1.35V to 18V, DIP
даташит

Datasheet

Способ оплаты и доставка

INA118PB Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

INA118PB Усилитель прибора характеристики

Атрибут	Значение атрибута

Часть №	INA118PB
Производитель	TI
Чип воркер Часть №	CW3551408
Категория	Усилитель прибора
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Напряжение Питания (DC)	15.0 V
Ток Питания	350 µA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Коэффициент Ослабления Синфазного Сигнала	125 dB
Ток Покоя	350 µA
Ширина Ленты	800 kHz
Скорость Нарастания	90.0 mV/μs
Усиление	10.0 kdB
Входное Напряжение Смещения	50 µV
Входной Ток Смещения	1 nA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	800 kHz
Gain Bandwidth	70 kHz
Минимальный диапазон CMRR	80 dB
Напряжение питания (Макс)	30V ~ 50V
	Развернуть все
Длина	9.81 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
ECCN кодекс	EAR99

INA118PB Описание продукта

The INA118PB is a low-power general-purpose precision Instrumentation Amplifier offering excellent accuracy. The device is versatile, 3 op-amp design and small size make it ideal for a wide range of applications. Current-feedback input circuitry provides wide bandwidth, even at high gain (70kHz at G=100). A single external resistor sets any gain from 1 to 10000. Internal input protection can withstand up to ±40V without damage. The INA118 is laser-trimmed for low offset voltage (50µV) and high common-mode rejection (110dB at G=1000). The INA118 operates with power supplies as low as ±1.35V and quiescent current is only 350µA, making the device ideal for battery-operated systems.
0.5µV/°C Maximum low drift
5nA Maximum low input bias current
350µA Low quiescent current
Green product and no Sb/Br
