IL300 - VISHAY

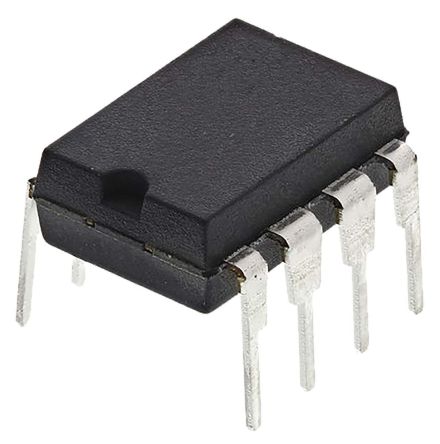

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

IL300
Производитель

VISHAY
Чип воркер Часть №

CW433783
Категория

Оптопара/ оптоизолятор
Упаковка

DIP-8
Описание

Optocoupler DC-IN 1CH Linear Photovoltaic DC-OUT 8Pin PDIP-8A
даташит

Datasheet

Способ оплаты и доставка

IL300 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

IL300 Оптопара/ оптоизолятор характеристики

Атрибут	Значение атрибута

Часть №	IL300
Производитель	VISHAY
Чип воркер Часть №	CW433783
Категория	Оптопара/ оптоизолятор
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Номинальное Напряжение (DC)	1.25 V
Выходное Напряжение	500 mV
Количество Каналов	1 Channel
Количество Стежков	8 Position
Напряжение в Прямом Направлении	1.25 V
Входной Ток	60 mA
Рассеяние Мощности	0.21 W
Время Нарастания	1.75 µs
Ширина Ленты	200 kHz
Напряжение Изоляции	5300 Vrms
Усиление	1.65 dB
Прямой ток	60 mA
Выходное напряжение (Макс)	500 mV
Входной ток (мин)	60 mA
Обратное напряжение пробоя	5 V
Максимальное прямое напряжение (Макс)	1.5 V
Прямой ток (макс)	60 mA
Время падения	1.75 µs
Рабочая температура (Макс)	100 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	210 mW
	Развернуть все
Рабочая Температура	-55℃ ~ 100℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99

IL300 Описание продукта

The IL300 is a Linear Optocoupler consists of an AlGaAs IRLED irradiating an isolated feedback and an output PIN photodiode in a bifurcated arrangement. The feedback photodiode captures a percentage of the LEDs flux and generates a control signal that can be used to servo the LED drive current. This technique compensates for the LEDs non-linear, time and temperature characteristics. The output PIN photodiode produces an output signal that is linearly related to the servo optical flux created by the LED. The time and temperature stability of the input-output coupler gain is insured by using matched PIN photodiodes that accurately track the output flux of the LED.
Couples AC and DC signals
0.01% Servo linearity
>200kHz Wide bandwidth
±0.005%/°C Typically high gain stability
Low input-output capacitance
<15mW Low power consumption
>0.4mm Internal insulation distance
