IKW50N60H3FKSA1 - Infineon

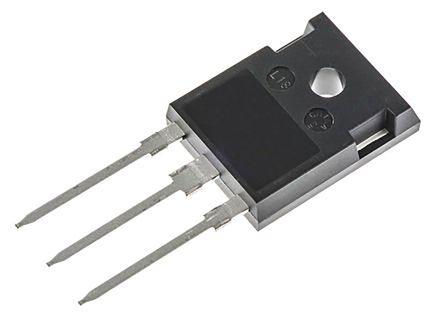

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

IKW50N60H3FKSA1
Производитель

Infineon
Чип воркер Часть №

CW11381332
Категория

Транзистор IGBT
Упаковка

TO-247-3
Описание

Trans IGBT Chip N-CH 600V 100A 333000mW 3Pin(3+Tab) TO-247 Tube
даташит

Datasheet

Способ оплаты и доставка

IKW50N60H3FKSA1 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

IKW50N60H3FKSA1 Транзистор IGBT характеристики

Атрибут	Значение атрибута

Часть №	IKW50N60H3FKSA1
Производитель	Infineon
Чип воркер Часть №	CW11381332
Категория	Транзистор IGBT
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-247-3
Количество Стежков	3 Position
Рассеяние Мощности	333 W
Пробивное Напряжение (Коллектор-Эмиттер)	600 V
Обратное время восстановления	130 ns
Максимальная входная мощность	333 W
Рабочая температура (Макс)	175 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	333000 mW
	Развернуть все
Длина	16.13 mm
Ширина	5.21 mm
Высота	21.1 mm
Рабочая Температура	-40℃ ~ 175℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

IKW50N60H3FKSA1 Описание продукта

The IKW50N60H3 is a High Speed IGBT in Trench and field-stop technology with soft, fast recovery anti-parallel diode. The high speed device is used to reduce the size of the active components (25 to 70kHz). The high speed 3 family provides the best compromise between switching and conduction losses. The key feature of this family is a MOSFET-like turn-OFF switching behaviour, leading to low turn-OFF losses.
Designed specifically to replace planar MOSFETs in applications switching @ frequencies below 70kHz
Low switching losses for high efficiency
Fast switching behaviour with low EMI emissions
Optimized diode for target applications, meaning further improvement in switching losses
Low gate resistor selection possible (down to 5R) whilst maintaining excellent switching behaviour
Short-circuit capability
Excellent performance
Low switching and conduction losses
Very good EMI behaviour
Small gate resistor for reduced delay time and voltage overshoot
Best-in-class IGBT efficiency and EMI behaviour
Packaged with and without freewheeling diode for increased design freedom
Green product
Halogen-free
