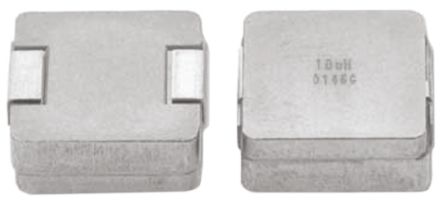

IHLP5050EZER100M01 - VISHAY

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

IHLP5050EZER100M01
Производитель

VISHAY
Чип воркер Часть №

CW7153729
Категория

Поверхностное крепление индуктора
Упаковка

SMD
Описание

5050 10uH ±20% 9A
даташит

Datasheet

Способ оплаты и доставка

IHLP5050EZER100M01 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

IHLP5050EZER100M01 Поверхностное крепление индуктора характеристики

Атрибут	Значение атрибута

Часть №	IHLP5050EZER100M01
Производитель	VISHAY
Чип воркер Часть №	CW7153729
Категория	Поверхностное крепление индуктора
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	2 Pin
Корпус/Пакет	SMD
Номинальный Ток	9 A
Допустимое Отклонение Ёмкости	±20 %
Индуктивность	10 µH
Частотой Собственного Резонанса	100 kHz
Серия Деталей	IHLP
Сопротивление	21.4 mΩ
Резонансная Частота	100 kHz
Экранирование	Yes
Допустимое Отклонение Индуктивности	±20 %
Частота испытаний	100 kHz
Сопротивление постоянному току (DCR)	0.0255 Ω
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Сопротивление (DC Макс)	0.0255 Ω
	Развернуть все
Длина	13.2 mm
Ширина	12.9 mm
Высота	5 mm
Рабочая Температура	-55℃ ~ 125℃
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Лицензия HK STC	NLR

IHLP5050EZER100M01 Описание продукта

IHLP5050EZ-01 Series Magnetically Shielded Wire Wound Chokes
Vishay IHLP-5050EZ-01 series high current low profile shielded inductors. The IHLP-5050EZ-01 series handles high transient current spikes without saturation and has ultra low buzz noise due to its composite construction.
Frequency range up to 5.0 MHz
Lowest DC Resistance / μH in this package size
Applications include: PDA/notebook/desktop/server devices; High current POL converters; Low profile, high current power supplies; Battery powered devices; DC/DC converters in distributed power systems; DC/DC converter for Field Programmable Gate Array (FPGA)
