IFX9201SGAUMA1 - Infineon

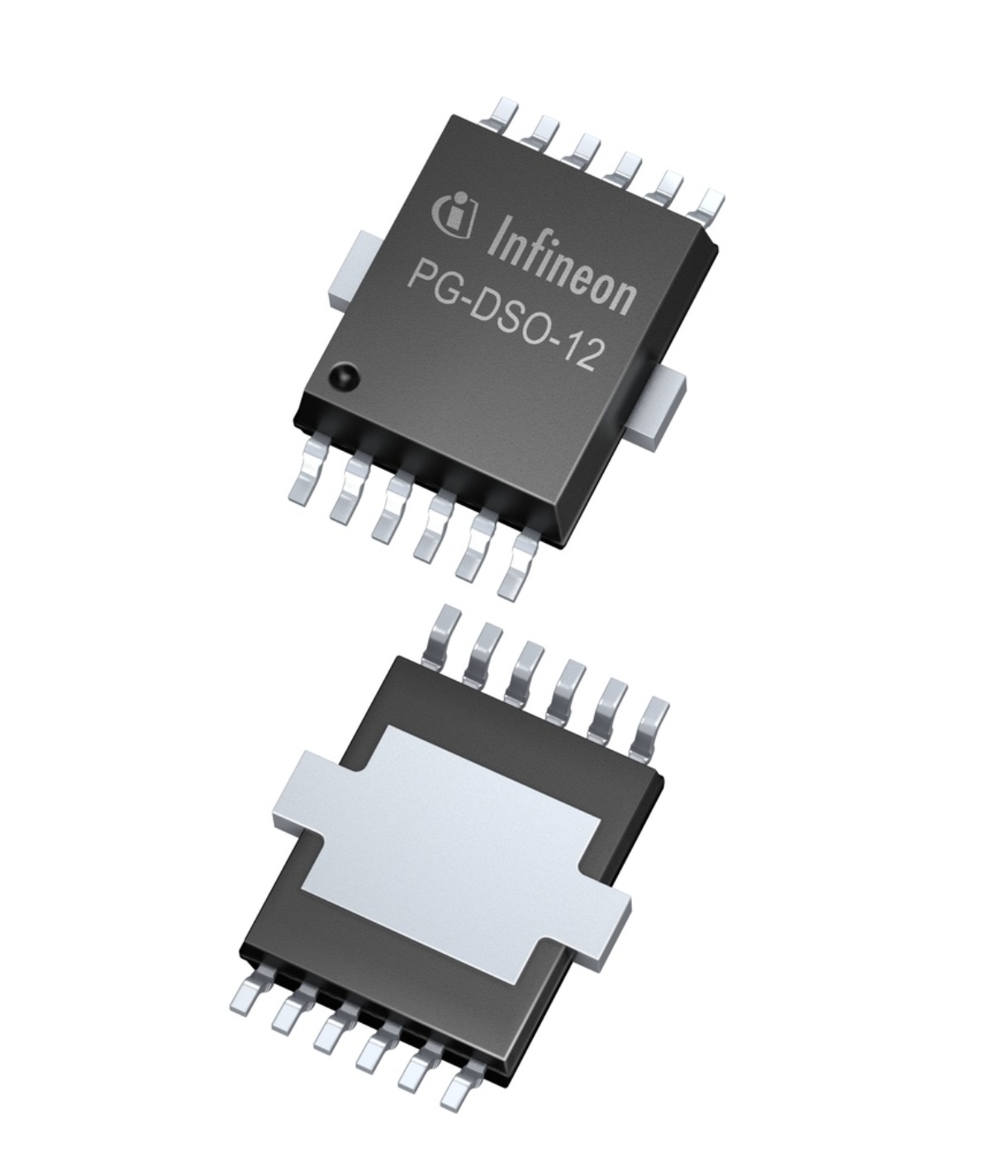

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

IFX9201SGAUMA1
Производитель

Infineon
Чип воркер Часть №

CW8066529
Категория

Преобразователь DC/DC
Упаковка

PG-DSO-12-17
Описание

H Bridge 5V to 36V 12Pin DSO T/R
даташит

Datasheet

Способ оплаты и доставка

IFX9201SGAUMA1 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

IFX9201SGAUMA1 Преобразователь DC/DC характеристики

Атрибут	Значение атрибута

Часть №	IFX9201SGAUMA1
Производитель	Infineon
Чип воркер Часть №	CW8066529
Категория	Преобразователь DC/DC
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	12 Pin
Корпус/Пакет	PG-DSO-12-17
Количество Выходных Интерфейсов	2 Output
Выходной Ток	6 A
Количество Стежков	12 Position
Сопротивление Сток-исток (Открытого Канала)	100 mΩ
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	5V ~ 36V
Напряжение питания (Макс)	36 V
Напряжение питания (мин)	5 V
	Развернуть все
Длина	7.5 mm
Ширина	6.4 mm
Высота	0.8 mm
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free

IFX9201SGAUMA1 Описание продукта

Description:
The IFX9201SG a general purpose 6A H-bridge for industrial applications, home appliance and building automation, power tools battery management and medical applications, designed for the control of small DC motors and inductive loads is availabe from Infineon now. The outputs can be pulse width modulated at frequencies up to 20kHz - that enables operation above the human sonic range - by means of PWM/DIR control. While the signal at the direction input defines the direction of the DC motor, the PWM signal controls the duty cycle. For load currents above the current limitation threshold (7A typ.) the H-Bridge switches into chopper current limitation mode. The TLE9201SG is protected against short circuits and over temperature and provides diagnosis via SPI or basic error feedback via status flag. Open load can be detected when the bridge is disabled or during PWM operation of inductive loads. The robust PG-DSO-12-17 package provides excellent thermal performance due to the thick copper heat slug. Thanks to the protruding edges of the heat slug the package is well suited for automatic optical solder inspection.
** H-BRIDGE KIT 2GO with the H-Bridge IFX9201 **
** **
Summary of Features:
RDSon (typ.) < 100mΩ per switch
Operation Voltage 4.5V to 36 V
Logic inputs: 3.3-V and 5-V TTL/ 5-V CMOS compatible
Low standby current
Short circuit and over-temperature protection
VS under-voltage protection
Open load detection in ON and OFF state
Detailed SPI diagnosis or simple error flag
Green product (RoHS compliant)
Benefits:
Small package saves board space
Includes over current and over temperature protection
Simple design with few external components
SPI enables for easy Diagnosis
