ICM7555IPA+ - Maxim Integrated

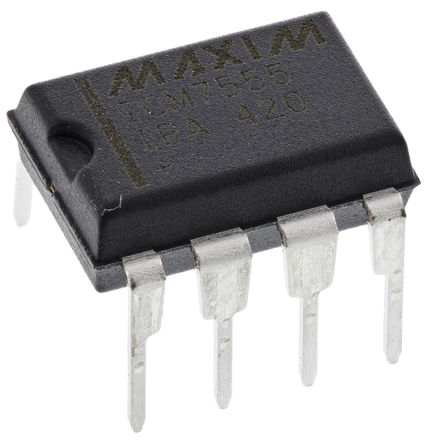

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

ICM7555IPA+
Производитель

Maxim Integrated
Чип воркер Часть №

CW3892342
Категория

Деталь тактового сигнала
Упаковка

DIP-8
Описание

MAXIM INTEGRATED PRODUCTS ICM7555IPA+ Timer, Oscillator & Pulse Generator IC, CMOS RC Timer, 500kHz, 2V to 18V, DIP-8
даташит

Datasheet

Способ оплаты и доставка

ICM7555IPA+ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

ICM7555IPA+ Деталь тактового сигнала характеристики

Атрибут	Значение атрибута

Часть №	ICM7555IPA+
Производитель	Maxim Integrated
Чип воркер Часть №	CW3892342
Категория	Деталь тактового сигнала
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Частота	500 kHz
Напряжение Питания (DC)	16.5V (max)
Номинальный Ток	250 A
Ток Питания	30 µA
Количество Стежков	8 Position
Рассеяние Мощности	200 mW
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-20 ℃
Рассеиваемая Мощность (Макс)	200 mW
Напряжение питания	2V ~ 16.5V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	2 V
	Развернуть все
Длина	9.525 mm
Ширина	15 mm
Высота	3.302 mm
Рабочая Температура	-20℃ ~ 85℃
Жизненный Цикл Продукта	Unknown
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free

ICM7555IPA+ Описание продукта

The ICM7555IPA+ is a general purpose timer in 8 pin DIP package. This single general purpose RC timer is capable of generating accurate delay or frequency. The primary feature is an extremely low supply current, making it ideal for battery-powered system. Additional features include low threshold, trigger (complementary), reset (complementary) currents and improved performance at high frequency. This CMOS low power device offers significant performance advantage over the standard 555 bipolar timer. The low power consumption combined with virtually non- existent current spike during output transitions making timer the optional solution in many applications. It is used in pulse generator, precision timing, pulse width modulation, pulse position modulation, sequential timing and missing pulse detector.
Supply voltage range is 2V to 18V
Operating temperature range from -20°C to 85°C
Improved 2nd source
No crow-barring of supply during output transition
Adjustable duty cycle
TTL compatible
Monolithic, low power CMOS design
Threshold voltage of 0.66V
Maximum oscillator frequency fmax is 500KHz(min)
