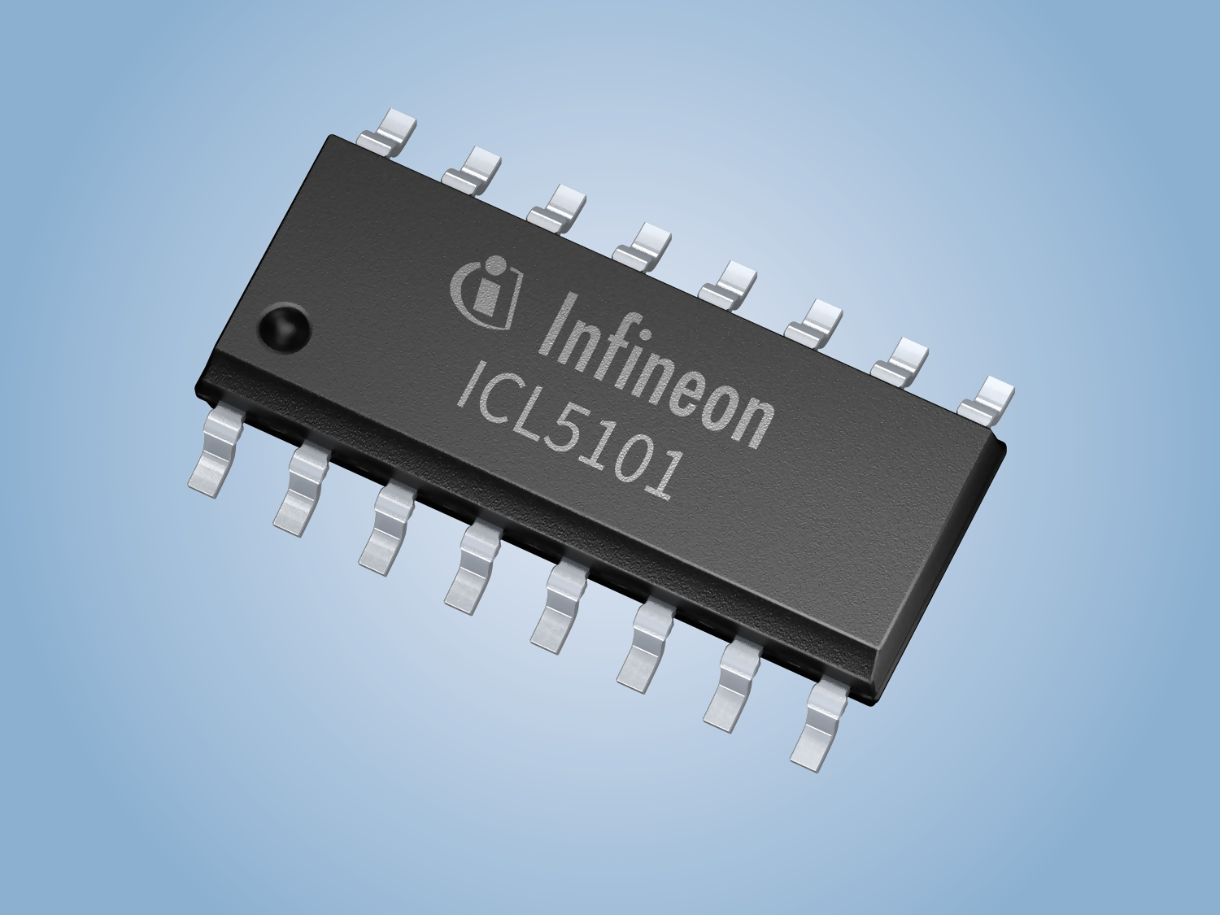

ICL5101 - Infineon

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

ICL5101
Производитель

Infineon
Чип воркер Часть №

CW146662785
Категория

Преобразователь DC/DC
Упаковка

PG-DSO-16
Описание

LED Driver 1.8V/2.5V/3.3V/5V/9V/12V/15V 16Pin DSO T/R
даташит

Datasheet

Способ оплаты и доставка

ICL5101 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

ICL5101 Преобразователь DC/DC характеристики

Атрибут	Значение атрибута

Часть №	ICL5101
Производитель	Infineon
Чип воркер Часть №	CW146662785
Категория	Преобразователь DC/DC
даташит	Datasheet
Количество Выводов	16 Pin
Корпус/Пакет	PG-DSO-16
Входное напряжение	90V ~ 305V
	Развернуть все
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99

ICL5101 Описание продукта

Description:
## High-Voltage Resonant Controller IC with PFC for LED Driver
The ICL5101 integrates a half-bridge controller with a PFC stage in a single package. The high level of integration assures a low count of external components, enabling small form factor designs ideal for compact power supplies in lighting applications, such as LED driver.
The PFC stage operates in CrCM and DCM mode, supporting stable operation at low load conditions down to 0.1% of the nominal power. The half-bridge resonant stage – typically in LLC topology – provides high- and low-side gate drive function for discrete MOSFETs rated up to 650 V. Its non-overlap dead time is adaptive from 500 ns ... 1.0 μs.
All operation parameters of the IC are adjustable by simple resistors, this being the ideal choice for cheap and reliable configuration. A comprehensive set of protection features incl. an adjustable external over temperature protection and capacitive load protection ensures the detection of fault conditions to increase the system safety.
Link to Demo Board ICL5101
Summary of Features:
Supports AC and DC input
Combined PFC and half-bridge IC
Integrated high-side gate driver
Power Factor Correction > 99%, THD < 10%
High efficiency up to 95 %
Ultra-fast time to light < 200 ms
Supports outdoor use by extended junction temperature range from -40 °C to +125 °C
Stable low load operation mode down to 0.1 % of nominal power rating
Benefits:
High level of integration resulting in low external component count and cost
All operation parameters are adjustable with simple resistors to allow simple configuration
Stable low load operation mode
Comprehensive protection modes
