HMC8038LP4CE - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

HMC8038LP4CE
Производитель

ADI
Чип воркер Часть №

CW1388529
Упаковка

LFCSP-16
Описание

RF Switch Single SPDT 100MHz to 6000MHz 40dB 16Pin LFCSP T/R
даташит

Datasheet

Способ оплаты и доставка

HMC8038LP4CE Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

HMC8038LP4CE характеристики

Атрибут	Значение атрибута

Часть №	HMC8038LP4CE
Производитель	ADI
Чип воркер Часть №	CW1388529
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	LFCSP-16
Частота	6000 MHz
Ток Питания	0.16 mA
Частота испытаний	100MHz, 6GHz
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3.3V ~ 5V
Напряжение питания (Макс)	5 V
Напряжение питания (мин)	3.3 V
	Развернуть все
Длина	4.1 mm
Ширина	4.1 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99

HMC8038LP4CE Описание продукта

Product Details

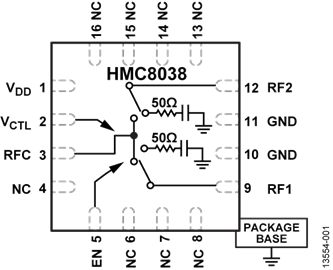

The HMC8038 is a high isolation, nonreflective, 0.1 GHz to 6.0 GHz, silicon, single-pole, double-throw (SPDT) switch in a leadless, surface-mount package. The switch is ideal for cellular infrastructure applications, yielding up to 62 dB of isolation up to 4.0 GHz, a low 0.8 dB of insertion loss up to 4.0 GHz, and 60 dBm of input third-order intercept. Power handling is excellent up to 6.0 GHz, and it offers an input power for an 0.1 dB compression point (P0.1dB) of 35 dBm (VDD = 5 V). On-chip circuitry operates a single, positive supply voltage from 3.3 V to 5 V, as well as a single, positive voltage control from 0 V to 1.8 V/3.3 V/5.0 V at very low dc currents. An enable input (EN) set to logic high places the switch in an all off state, in which RFC is reflective.
The HMC8038 has ESD protection on all device pins, including the RF interface, and can stand 4 kV HMB and 1.25 kV CDM. The HMC8038 offers very fast switching and RF settling times of 150 ns and 170 ns, respectively. The device comes in a RoHS-compliant, compact 4 mm × 4 mm LFCSP package.
**Applications**
Cellular/4G infrastructure
Wireless infrastructure
Automotive telematics
Mobile radios
Test equipment
### Features and Benefits
Nonreflective, 50 Ω design
High isolation: 60 dB typical
Low insertion loss: 0.8 dB typical
High power handling
34 dBm through path
29 dBm terminated path
High linearity
0.1 dB compression (P0.1dB): 35 dBm typical
Input third-order intercept (IP3): 60 dBm typical
ESD ratings
4 kV human body model (HBM), Class 3A
1.25 kV charged device model (CDM)
Single positive supply
3.3 V to 5 V
1.8 V-compatible control
see data sheet for additional features
