HMC1093 - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

HMC1093
Производитель

ADI
Чип воркер Часть №

CW9396400
Категория

Радиочастотная деталь RF
Упаковка

Chip
Описание

Up/Down Conv Mixer 46.5GHz 6Pin Die Tray
даташит

Datasheet

Способ оплаты и доставка

HMC1093 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

HMC1093 Радиочастотная деталь RF характеристики

Атрибут	Значение атрибута

Часть №	HMC1093
Производитель	ADI
Чип воркер Часть №	CW9396400
Категория	Радиочастотная деталь RF
даташит	Datasheet
Количество Выводов	6 Pin
Корпус/Пакет	Chip
Частота	37GHz ~ 46.5GHz
Ток Питания	160 mA
Рассеяние Мощности	1.6 W
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	1600 mW
Напряжение питания	3 V
	Развернуть все
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
ECCN кодекс	EAR99

HMC1093 Описание продукта

Product Details

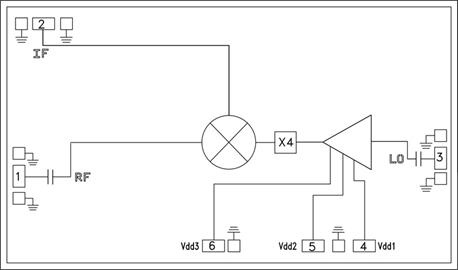

The HMC1093 chip is a sub-harmonically pumped (x4) MMIC mixer with an integrated LO amplifier. The HMC1093 chip is ideal for use as a downconverter with 37 to 46.5 GHz at the RF port and DC to 7.5 GHz at the IF port. The HMC1093 utilizes a GaAs PHEMT technology and delivers excellent 4LO to RF isolation of 20 dB, which eliminates the need for additional filtering. The LO amplifier is a single bias (+3V) twostage design requiring only -1 dBm of LO power. The RF and LO ports are DC blocked and matched to 50 Ohms for ease of use. All data shown herein is measured with the chip in a 50 Ohm test fixture connected via 0.025mm (1 mil) wire bonds of minimal length <0.31 mm (<12 mils).
Applications
38 GHz Microwave Radio
42 GHz Microwave Radio
Military End-Use
### Features and Benefits
Sub-Harmonically Pumped (x4) LO
Low LO Power: -1 dBm
High 4LO/RF Isolation: 20 dB
Wide IF Bandwidth: DC to 7.5 GHz
Downconversion Applications
Die Size: 1.45 X 3.85 X 0.1 mm
