FSQ321 - Fairchild

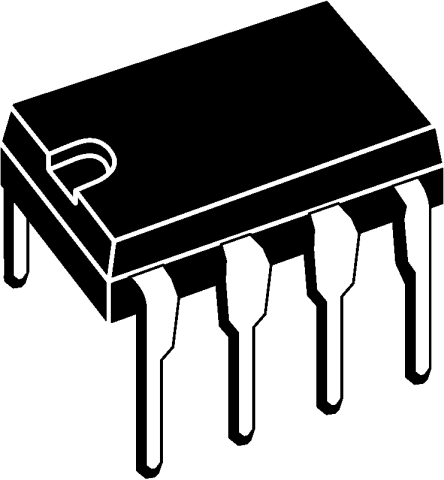

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

FSQ321
Производитель

Fairchild
Чип воркер Часть №

CW91621087
Категория

Преобразователь AC-DC
Упаковка

DIP-8
Описание

Power Switch 1Out 0.53A 14Ω 8Pin PDIP W Rail
даташит

Datasheet

Способ оплаты и доставка

FSQ321 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

FSQ321 Преобразователь AC-DC характеристики

Атрибут	Значение атрибута

Часть №	FSQ321
Производитель	Fairchild
Чип воркер Часть №	CW91621087
Категория	Преобразователь AC-DC
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Частота	89.3 kHz
Напряжение Питания (DC)	15.0V (max)
Номинальная Мощность	12 W
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	700 V
Выходной Ток	0.53 A
Пробивное Напряжение	650 V
Ток Питания	3 mA
Рассеяние Мощности	1.5 W
Выходная Мощность	10 W
Частота Переключения	55kHz ~ 67kHz
Выходной ток (мин)	0.53 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1500 mW
Напряжение питания (Макс)	15 V
Входное напряжение	8V ~ 20V
	Развернуть все
Длина	9.83 mm
Ширина	6.67 mm
Высота	3.68 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

FSQ321 Описание продукта

Description
A Valley Switching Converter generally shows lower EMI and higher power conversion efficiency than a conventional hard-switched converter with a fixed switching frequency. The FSQ-series is an integrated Pulse-Width Modulation (PWM) controller and SenseFET specifically designed for valley switching operation with minimal external components. The PWM controller includes an integrated fixed-frequency oscillator, under-voltage lockout, Leading-Edge Blanking (LEB), optimized gate driver, internal soft-start, temperature-compensated precise current sources for loop compensation, and self-protection circuitry.
Features
■ Optimized for Valley Switching Converter (VSC)
■ Low EMI through Variable Frequency Control and Inherent Frequency Modulation
■ High Efficiency through Minimum Voltage Switching
■ Narrow Frequency Variation Range Over Wide Load and Input Voltage Variation
■ Advanced Burst-Mode Operation for Low Standby Power Consumption
■ Pulse-by-Pulse Current Limit
■ Protection Functions: Overload Protection (OLP), Over-Voltage Protection (OVP), Abnormal Over Current Protection (AOCP), Internal Thermal Shutdown (TSD)
■ Under-Voltage Lockout (UVLO) with Hysteresis
■ Internal Startup Circuit
■ Internal High-Voltage SenseFET: 650V
■ Built-in Soft-Start: 15ms
Applications
■ Power Supplies for DVP Player, DVD Recorder, Set-Top Box
■ Adapter
■ Auxiliary Power Supply for PC, LCD TV, and PDP TV

Развернуть все
