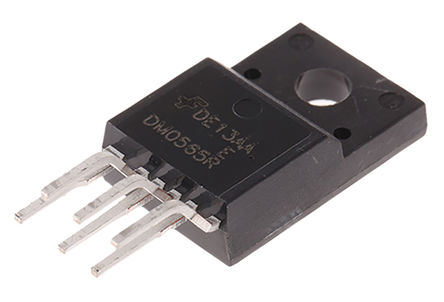

FSDM0565REWDTU - Fairchild

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

FSDM0565REWDTU
Производитель

Fairchild
Чип воркер Часть №

CW57378646
Категория

Преобразователь AC-DC
Упаковка

TO-220-6
Описание

FAIRCHILD SEMICONDUCTOR FSDM0565REWDTU Power Load Switch, Integrated PWM and SenseFET, 1 Output, 20V, 2.8A, TO-220-6
даташит

Datasheet

Способ оплаты и доставка

FSDM0565REWDTU Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

FSDM0565REWDTU Преобразователь AC-DC характеристики

Атрибут	Значение атрибута

Часть №	FSDM0565REWDTU
Производитель	Fairchild
Чип воркер Часть №	CW57378646
Категория	Преобразователь AC-DC
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	6 Pin
Корпус/Пакет	TO-220-6
Частота	66.0 kHz
Напряжение Питания (DC)	20.0V (max)
Номинальная Мощность	70 W
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	20.0 V
Выходной Ток	2.8 A
Пробивное Напряжение	650 V
Ток Питания	2.5 mA
Количество Стежков	6 Position
Рассеяние Мощности	45 W
Частота Переключения	66 kHz
Рабочий цикл	82 %
Максимальное входное напряжение	20 V
Выходной ток (Макс)	2.8 A
Выходной ток (мин)	2.8 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-25 ℃
Рассеиваемая Мощность (Макс)	45000 mW
Входное напряжение	20 V
	Развернуть все
Длина	10.36 mm
Ширина	4.8 mm
Высота	9.19 mm
Рабочая Температура	-25℃ ~ 85℃
Жизненный Цикл Продукта	Not Recommended for New Designs
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15

FSDM0565REWDTU Описание продукта

The FSDM0565REWDTU is a 650V Integrated Power Switch for 60W offline flyback converters. The FSDM0565RE is an integrated Pulse Width Modulator (PWM) and SenseFET specifically designed for high-performance offline Switch Mode Power Supplies (SMPS) with minimal external components. This device is an integrated high-voltage power-switching regulator that combines an avalanche-rugged SenseFET with a current mode PWM control block. The PWM controller includes an integrated fixed-frequency oscillator, under-voltage lockout, leading-edge blanking (LEB), optimized gate driver, internal soft-start, temperature-compensated precise-current sources for a loop compensation and self-protection circuitry. Compared with a discrete MOSFET and PWM controller solution, it can reduce total cost, component count, size and weight while simultaneously increasing efficiency, productivity and system reliability.
Internal avalanche rugged sense FET
Advanced burst-mode operation consumes under 1W at 240VAC and 0.5W load
Precision fixed operating frequency (66kHz)
Internal start-up circuit
Improved pulse-by-pulse current limiting
Overvoltage protection (OVP)
Overload protection (OLP)
Internal thermal shutdown function (TSD)
Auto-restart mode
Under-voltage lockout (UVLO) with hysteresis
ESD sensitive device, take proper precaution while handling the device.
