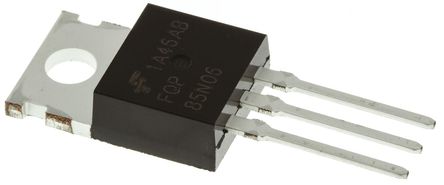

FQP85N06 - Fairchild

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

FQP85N06
Производитель

Fairchild
Чип воркер Часть №

CW13819131
Категория

Труба MOS
Упаковка

TO-220-3
Описание

Trans MOSFET N-CH 60V 85A 3Pin(3+Tab) TO-220AB Rail
даташит

Datasheet

Способ оплаты и доставка

FQP85N06 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

FQP85N06 Труба MOS характеристики

Атрибут	Значение атрибута

Часть №	FQP85N06
Производитель	Fairchild
Чип воркер Часть №	CW13819131
Категория	Труба MOS
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-220-3
Номинальное Напряжение (DC)	60.0 V
Номинальный Ток	85.0 A
Количество Стежков	3 Position
Сопротивление Сток-исток (Открытого Канала)	0.01 Ω
Полярность	N-Channel
Рассеяние Мощности	160 W
Пороговое Напряжение	4 V
Напряжение Сток-исток (Vds)	60 V
Пробивное Напряжение (Стока-исток)	60.0 V
Пробивное Напряжение (Затвор-Исток)	±25.0 V
Непрерывный Ток Стока (Ids)	85.0 A
Время Нарастания	230 ns
Входная емкость (Ciss)	4120pF @25V(Vds)
Максимальная входная мощность	160 W
Время падения	170 ns
Рабочая температура (Макс)	175 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	160W (Tc)
	Развернуть все
Длина	10.1 mm
Ширина	4.7 mm
Высота	9.4 mm
Рабочая Температура	-55℃ ~ 175℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Rail, Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

FQP85N06 Описание продукта

The FQP85N06 from Fairchild is a through hole, 60V N channel enhancement mode power QFET MOSFET in TO-220 package. This device features planar stripe and DMOS technology which has been especially tailored to minimize the onstate resistance and provide superior switching performance and high avalanche energy strength. It is suitable for switch mode power supply, audio amplifier, DC motor control and variable switching power applications.
Low gate charge typically 86nC
Low reverse transfer capacitance of typically 165pF
Drain to source voltage (Vds) of 60V
Gate to source voltage of ±25V
Continuous drain current (Id) of 85A
Power dissipation (Pd) of 160W
Low on state resistance of 800mohm at Vgs 10V
Operating temperature range -55°C to 175°C
