FDN302P - Fairchild

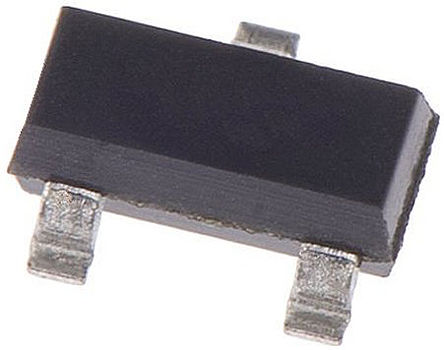

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

FDN302P
Производитель

Fairchild
Чип воркер Часть №

CW9566979
Категория

Труба MOS
Упаковка

SOT-23-3
Описание

FAIRCHILD SEMICONDUCTOR FDN302P MOSFET Transistor, P Channel, -2.4A, -20V, 55mohm, -4.5V, -1V
даташит

Datasheet

Способ оплаты и доставка

FDN302P Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

FDN302P Труба MOS характеристики

Атрибут	Значение атрибута

Часть №	FDN302P
Производитель	Fairchild
Чип воркер Часть №	CW9566979
Категория	Труба MOS
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	SOT-23-3
Номинальное Напряжение (DC)	-20.0 V
Номинальный Ток	-2.40 A
Количество Каналов	1 Channel
Количество Стежков	3 Position
Сопротивление Сток-исток (Открытого Канала)	55 mΩ
Полярность	P-Channel
Рассеяние Мощности	500 mW
Напряжение Сток-исток (Vds)	20 V
Пробивное Напряжение (Стока-исток)	20 V
Пробивное Напряжение (Затвор-Исток)	±12.0 V
Непрерывный Ток Стока (Ids)	-2.40 A
Время Нарастания	11 ns
Входная емкость (Ciss)	882pF @10V(Vds)
Максимальная входная мощность	460 mW
Время падения	11 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	500mW (Ta)
	Развернуть все
Длина	2.92 mm
Ширина	1.4 mm
Высота	0.94 mm
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

FDN302P Описание продукта

The FDN302P is a -20V P-channel 2.5V Specified PowerTrench® MOSFET has been specially tailored to minimize the on-state resistance and to maintain low gate charge for superior switching performance. Fairchild"s the latest medium voltage power MOSFET is optimized power switches combining small gate charge (QG), small reverse recovery charge (Qrr) and soft reverse recovery body diode, which contributes fast switching for synchronous rectification in AC/DC power supplies. It employs shielded-gate structure that provides charge balance. By utilizing this advanced technology, the FOM (figure of merit (QGxRDS(ON))) of these devices is 66% lower than that of previous generation. Soft body diode performance of new PowerTrench® MOSFET is able to eliminate snubber circuit or replace higher voltage rating - MOSFET need circuit because it can minimize the undesirable voltage spikes in synchronous rectification. This product is general usage and suitable for many different applications.
High performance trench technology for extremely low RDS (on)
