FDMS7670 - Fairchild

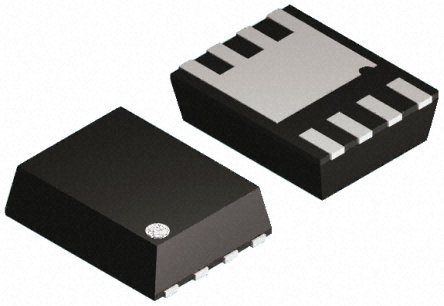

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

FDMS7670
Производитель

Fairchild
Чип воркер Часть №

CW69851665
Категория

Труба MOS
Упаковка

Power-56
Описание

FAIRCHILD SEMICONDUCTOR FDMS7670 MOSFET Transistor, N Channel, 42A, 30V, 0.0029Ω, 10V, 1.9V
даташит

Datasheet

Способ оплаты и доставка

FDMS7670 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

FDMS7670 Труба MOS характеристики

Атрибут	Значение атрибута

Часть №	FDMS7670
Производитель	Fairchild
Чип воркер Часть №	CW69851665
Категория	Труба MOS
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	Power-56
Количество Стежков	8 Position
Сопротивление Сток-исток (Открытого Канала)	0.0029 Ω
Полярность	N-Channel
Рассеяние Мощности	62 W
Пороговое Напряжение	1.9 V
Напряжение Сток-исток (Vds)	30 V
Непрерывный Ток Стока (Ids)	21A
Время Нарастания	6 ns
Входная емкость (Ciss)	4105pF @15V(Vds)
Максимальная входная мощность	2.5 W
Время падения	5 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	62 W
	Развернуть все
Длина	5 mm
Ширина	6 mm
Высота	1.05 mm
Рабочая Температура	-55℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15

FDMS7670 Описание продукта

General Description
This N-Channel MOSFET has been designed specifically to improve the overall efficiency and to minimize switch node ringing of DC/DC converters using either synchronous or conventional switching PWM controllers. It has been optimized for low gate charge, low rDS(on), fast switching speed and body diode reverse recovery performance.
Features
Max rDS(on) = 3.8 mΩ at VGS = 10 V, ID = 21 A
Max rDS(on) = 5.0 mΩ at VGS = 4.5 V, ID = 17 A
Advanced Package and Silicon design for low rDS(on) and high efficiency
Next generation enhanced body diode technology, engineered for soft recovery. Provides Schottky-like performance withminimum EMI in sync buck converter applications
MSL1 robust package design
100% UIL tested
RoHS Compliant
Applications
IMVP Vcore Switching for Notebook
VRM Vcore Switching for Desktop and Server
OringFET / Load Switch
DC-DC Conversion
