FAN3217TMX - Fairchild

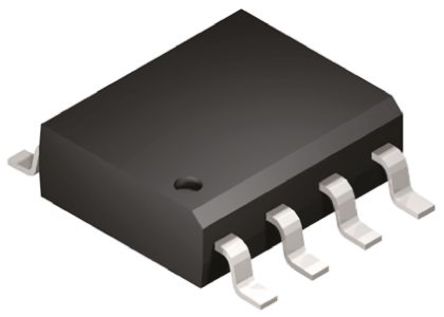

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

FAN3217TMX
Производитель

Fairchild
Чип воркер Часть №

CW122350067
Категория

Драйвер FET
Упаковка

SOIC-8
Описание

Fairchild Semiconductor FAN3217TMX, Dual MOSFET Power Driver, -3A, 3A Full Bridge, 4.5 → 18V, Non-Inverting
даташит

Datasheet

Способ оплаты и доставка

FAN3217TMX Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

FAN3217TMX Драйвер FET характеристики

Атрибут	Значение атрибута

Часть №	FAN3217TMX
Производитель	Fairchild
Чип воркер Часть №	CW122350067
Категория	Драйвер FET
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	4.50V (min)
Время Нарастания/Спада	12ns, 9ns
Количество Выходных Интерфейсов	2 Output
Выходной Ток	2.4 A
Ток Питания	0.75 mA
Количество Стежков	8 Position
Время Нарастания	12 ns
Время падения	9 ns
Время падения (Макс)	17 ns
Время падения (Макс)	22 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.5V ~ 18V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	4.5 V
	Развернуть все
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15

FAN3217TMX Описание продукта

The FAN3217TMX is a TTL input dual non- inverting output Low-Side Gate Driver designed to drive N-channel enhancement-mode MOSFETs in low-side switching applications by providing high peak current pulses during the short switching intervals. Internal circuitry provides an under-voltage lockout function by holding the output LOW until the supply voltage is within the operating range. In addition, the driver features matched internal propagation delays between A and B channels for applications requiring dual gate drives with critical timing, such as synchronous rectifiers. This also enables connecting two drivers in parallel to effectively double the current capability driving a single MOSFET. This bipolar-MOSFET combination provides high current during the Miller plateau stage of the MOSFET turn-OB/turn-OFF process to minimize switching loss, while providing rail-to-rail voltage swing and reverse current capability.
Industry-standard pin-outs
Dual non-inverting channels
Internal resistors turn driver OFF if no inputs
12/9ns Typical rise/fall times with 1nF load
Typical propagation delay under 20ns matched within 1ns to the other channel
Double current capability by paralleling channels
