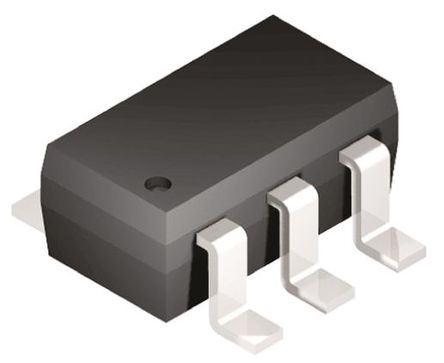

FAN2558SX - Fairchild

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

FAN2558SX
Производитель

Fairchild
Чип воркер Часть №

CW74021766
Категория

Чип стабилизации напряжения
Упаковка

SOT-23-6
Описание

FAIRCHILD SEMICONDUCTOR FAN2558SX LDO Voltage Regulator, Adjustable, 5.5V in, 400mV drop, 180mA out, SOT-23-6
даташит

Datasheet

Способ оплаты и доставка

FAN2558SX Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

FAN2558SX Чип стабилизации напряжения характеристики

Атрибут	Значение атрибута

Часть №	FAN2558SX
Производитель	Fairchild
Чип воркер Часть №	CW74021766
Категория	Чип стабилизации напряжения
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	SOT-23-6
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	5.50V (max)
Выходное Напряжение	1V ~ 5.5V
Выходной Ток	180 mA
Количество Стежков	6 Position
Ток Покоя	1 µA
Напряжение Отпадания	400 mV
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	2.7 V
Выходной ток (Макс)	0.18 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
точность	±1 %
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.7 V
Входное напряжение	2.7V ~ 5.5V
	Развернуть все
Длина	3.1 mm
Ширина	1.8 mm
Высота	1.3 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

FAN2558SX Описание продукта

The FAN2558SX is a low voltage CMOS LDO features adjustable output voltage, 180mA load current, delayed power good output and 1% output accuracy with excellent line and load regulation. An external bypass capacitor provides ultra-low noise operation. The FAN2558 low voltage LDO incorporates both thermal shutdown and short circuit protection. Output is stable with a 1µF, low ESR capacitor.
Power good indicator with open drain output
Cbypass for low noise operation
Fast enable for CDMA
High ripple rejection
Current limit
Thermal shutdown
Excellent line and load regulation
TTL-level compatible enable input
Active output discharge
Requires only 1µF output capacitor
Stable with 0 to 300mR ESR
