FAN21SV04EMPX - Fairchild

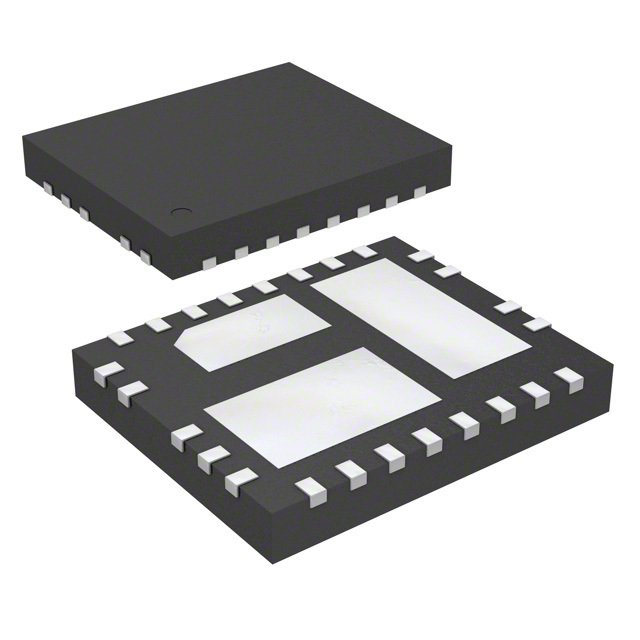

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

FAN21SV04EMPX
Производитель

Fairchild
Чип воркер Часть №

CW98542800
Категория

Чип стабилизации напряжения
Упаковка

MLP-25
Описание

Conv DC-DC 3V to 24V Step Down Single-Out 0.8V to 19.2V 4A 25Pin MLP T/R
даташит

Datasheet

Способ оплаты и доставка

FAN21SV04EMPX Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

FAN21SV04EMPX Чип стабилизации напряжения характеристики

Атрибут	Значение атрибута

Часть №	FAN21SV04EMPX
Производитель	Fairchild
Чип воркер Часть №	CW98542800
Категория	Чип стабилизации напряжения
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	25 Pin
Корпус/Пакет	MLP-25
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.8V ~ 19.2V
Выходной Ток	4 A
Количество Стежков	25 Position
Частота Переключения	200kHz ~ 600kHz
Максимальное входное напряжение	24 V
Входное напряжение (мин)	3 V
Выходное напряжение (Макс)	19.2 V
Выходное напряжение (мин)	0.8 V
Выходной ток (Макс)	4 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	24 V
	Развернуть все
Высота	0.75 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Not Recommended for New Designs
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15

FAN21SV04EMPX Описание продукта

The FAN21SV04EMPX is an integrated synchronous Buck Regulator contains both synchronous MOSFETs and a controller/driver with optimized interconnects, which enables designers to solve high-current requirements in a small area with minimal external components. On-board internal 5V regulator enables single-supply operation for input voltages >6.5V. It can be configured to drive multiple slave devices or synchronize to an external system clock. In slave mode, FAN21SV04 may be set up to be free-running in the absence of a master clock signal. External compensation, programmable switching frequency and current-limit features allow for design optimization and flexibility. High-frequency operation allows for all-ceramic solutions. Integration helps minimize critical inductances, making layout simpler and more efficient compared to discrete solutions. Output overvoltage, undervoltage, overcurrent and thermal-shutdown protections help protect the device from damage during fault conditions.
Fully synchronous operation with integrated Schottky diode on low-side MOSFET boosts efficiency
Synchronizable to external clock with master/slave provisions
Power-good signal
Accepts ceramic capacitors on output
External compensation for flexible design
Starts on pre-bias outputs
Integrated bootstrap diode
Over 94% peak efficiency
1% Reference accuracy over temperature
