EVB8720 - Microchip

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

EVB8720
Производитель

Microchip
Чип воркер Часть №

CW79789203
Категория

Набор разработчика
Описание

Ethernet PHY Evaluation Board Designed To Plug Into A User's Ethernet MAC Test System Using A 40Pin MII Connector
даташит

Datasheet

Способ оплаты и доставка

EVB8720 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

EVB8720 Набор разработчика характеристики

Атрибут	Значение атрибута

Часть №	EVB8720
Производитель	Microchip
Чип воркер Часть №	CW79789203
Категория	Набор разработчика
даташит	Datasheet
Количество Выводов	40 Pin
	Развернуть все
Жизненный Цикл Продукта	Unknown
Упаковка	Bulk
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17

EVB8720 Описание продукта

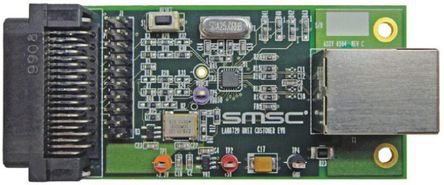

EVB8720 is a PHY evaluation board that interfaces a MAC controller to the LAN8720 Ethernet PHY via a standard 40 pin MII connector (adapted for use in RMII configuration). The LAN8720 is connected to an RJ45/Integrated Magnetics Ethernet Jack for 10/100 connectivity. The LAN8720A is a low power, small form factor, highly integrated analog interface IC for high performance embedded Ethernet applications. The LAN8720A requires only a single +3.3V supply and provides an integrated +1.2V supply to run the core digital logic. The LAN8720A are the industry"s smallest footprint solutions with up to 40% lower power consumption than existing SMSC transceivers. LAN8720A connects to the MAC layer via an RMII interface.
Standard RJ45 connector with integrated magnetics and LED indicators for link and activity
On board LED indicators for speed 100 and full duplex
Supports RMII operation
Interfaces through 40 pin connector
Powered by 5.0V from the 40 pin connector
Includes probe points on all RMII data and control signals for troubleshooting
Includes 25MHz crystal for internal PHY reference
Sources RMII REF_CLK
Supports user configuration options including PHY address selection
Integrated 3.3V regulator
