ESDA14V2L - ST Microelectronics

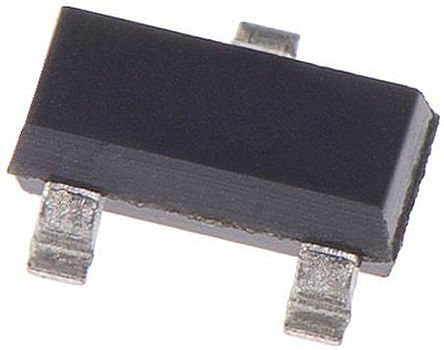

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

ESDA14V2L
Производитель

ST Microelectronics
Чип воркер Часть №

CW404040
Категория

Телевизионные диоды
Упаковка

SOT-23-3
Описание

STMICROELECTRONICS ESDA14V2L ESD Protection Device, Array, SOT-23, 3Pins, 1.25V, 300W
даташит

Datasheet

Способ оплаты и доставка

ESDA14V2L Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

ESDA14V2L Телевизионные диоды характеристики

Атрибут	Значение атрибута

Часть №	ESDA14V2L
Производитель	ST Microelectronics
Чип воркер Часть №	CW404040
Категория	Телевизионные диоды
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	SOT-23-3
Номинальное Напряжение (DC)	14.2 V
Рабочее Напряжение	1.25 V
Ёмкость	90 pF
Номинальная Мощность	300 W
Пробивное Напряжение	14.2 V
Количество Цепей	2 Circuit
Количество Каналов	2 Channel
Количество Стежков	3 Position
Напряжение в Прямом Направлении	1.25 V
Рассеяние Мощности	300 W
Испытательный ток	1 mA
Максимальное напряжение пробоя	15.8 V
Пиковая импульсная мощность	300 W
Минимальное напряжение пробоя	14.2 V
Обратное напряжение пробоя	14.2 V
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Температура соединения	-40℃ ~ 150℃
	Развернуть все
Длина	2.9 mm
Ширина	1.3 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
Лицензия HK STC	NLR

ESDA14V2L Описание продукта

The ESDA14V2L is a Dual Transil ESD Protection Device Array for ESD protection. It is designed to protect components which are connected to data and transmission lines against ESD. It clamps the voltage just above the logic level supply for positive transients and to a diode drop below ground for negative transients. It can also work as bidirectional suppressor by connecting only pin1 and 2.
2 Unidirectional Transil functions
300W at 8/20µs Peak pulse power
<20µA at VBR Maximum low leakage current (IR)
High ESD protection level up to 25kV
High integration
Suitable for high density boards
-40 to 125°C Operating temperature range
