EMI7204MUTAG - ON Semiconductor

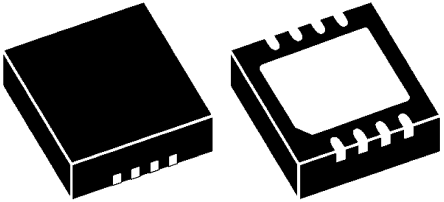

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

EMI7204MUTAG
Производитель

ON Semiconductor
Чип воркер Часть №

CW3940745
Категория

EMI/RFI прикрытие/сдерживание
Упаковка

UDFN-8
Описание

LC (Pi) EMI Filter 3rd Order Low Pass 4Channel L = 17nH, C = 12pF 30mA 8-UFDFN Exposed Pad
даташит

Datasheet

Способ оплаты и доставка

EMI7204MUTAG Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

EMI7204MUTAG EMI/RFI прикрытие/сдерживание характеристики

Атрибут	Значение атрибута

Часть №	EMI7204MUTAG
Производитель	ON Semiconductor
Чип воркер Часть №	CW3940745
Категория	EMI/RFI прикрытие/сдерживание
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	UDFN-8
Безгалогеновый Статус	Halogen Free
Количество Каналов	4 Channel
Количество Стежков	8 Position
Испытательный ток	1 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
	Развернуть все
Длина	1.7 mm
Ширина	1.35 mm
Высота	0.55 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99

EMI7204MUTAG Описание продукта

The EMI7204MU, EMI7206MU and EMI7208MU comprise a family of LC EMI filters with integrated ESD protection. Their typical component values of L = 17 nH and C = 12 pF deliver a cutoff frequency of 250 MHz and stop band attenuation greater than -23 dB from 800 MHz to 6.0 GHz.This performance makes the part ideal for parallel interfaces with data rates up to 125 Mbps in applications where wireless interference must be minimized.The specified attenuation range is very effective in minimizing interference from 2G/3G, GPS, Bluetooth® and WLAN signals.The EMI7204MU, EMI7206MU and EMI7208MU are available in the low-profile 4, 6, and 8 lead, 0.5 mm thick UDFN surface mount packages with 0.4 mm lead pitch.
Features
---
|
±16 kV ESD Protection on Each Channel (IEC6100042 Level 4, Contact Discharge)
L/C Values of 17 nH and 12 pF Deliver Exceptional S21 Performance Characteristics of 250 MHz f3dB and -23 dB Stop Band Attenuation from 800 MHz to 6.0 GHz
Integrated EMI/ESD System Solution in UDFN Package Offers Exceptional Cost, System Reliability and Space Savings
These are PbFree Devices

Развернуть все
