EL7202CSZ - Intersil

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

EL7202CSZ
Производитель

Intersil
Чип воркер Часть №

CW36210900
Категория

Драйвер FET
Упаковка

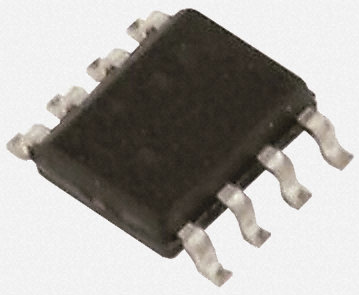

SOIC-8
Описание

EL7202 Series 2A 15V 10MHz 4Ω Dual Mosfet Driver - SOIC-8
даташит

Datasheet

Способ оплаты и доставка

EL7202CSZ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

EL7202CSZ Драйвер FET характеристики

Атрибут	Значение атрибута

Часть №	EL7202CSZ
Производитель	Intersil
Чип воркер Часть №	CW36210900
Категория	Драйвер FET
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	4.50V (min)
Время Нарастания/Спада	7.5ns, 10ns
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	16.5 V
Выходной Ток	2.00 A
Количество Каналов	2 Channel
Количество Стежков	8 Position
Рассеяние Мощности	570 mW
Время Нарастания	20 ns
Выходной ток (Макс)	4 A
Время падения	20 ns
Время падения (Макс)	20 ns
Время падения (Макс)	20 ns
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	570 mW
Напряжение питания	4.5V ~ 15V
Напряжение питания (Макс)	15 V
Напряжение питания (мин)	4.5 V
	Развернуть все
Длина	4.9 mm
Ширина	3.9 mm
Высота	1.45 mm
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/06/16
ECCN кодекс	EAR99

EL7202CSZ Описание продукта

The EL7202CSZ is a 2-channel High Speed Power MOSFET Driver that improve the operation of the industry standard DS0026 clock drivers. The Elantec versions are very high speed drivers capable of delivering peak currents of 2.0 amps into highly capacitive loads. The high speed performance is achieved by means of a proprietary "Turbo-Driver" circuit that speeds up input stages by tapping the wider voltage swing at the output. Improved speed and drive capability are enhanced by matched rise and fall delay times. These matched delays maintain the integrity of input-to-output pulse-widths to reduce timing errors and clock skew problems. This improved performance is accompanied by a 10 fold reduction in supply currents over bipolar drivers, yet without the delay time problems commonly associated with CMOS devices. Dynamic switching losses are minimized with non-overlapped drive techniques.
Industry standard driver replacement
Improved response times
Matched rise and fall times
Reduced clock skew
Low output impedance
Low input capacitance
High noise immunity
Improved clocking rate
Low supply current
Wide operating voltage range
ESD sensitive device, take proper precaution while handling the device.
