DS26LS31CN - TI

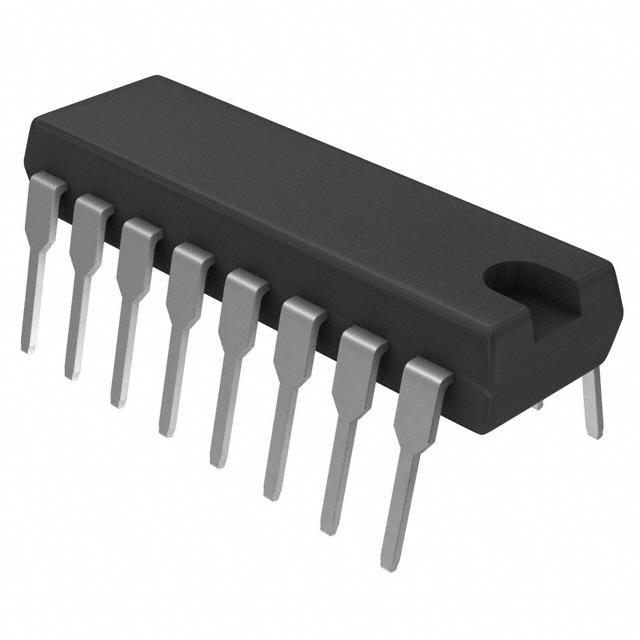

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

DS26LS31CN
Производитель

TI
Чип воркер Часть №

CW48829336
Категория

Чип интерфейса
Упаковка

DIP-16
Описание

Quad Transmitter RS-422 16Pin PDIP Tube
даташит

Datasheet

Способ оплаты и доставка

DS26LS31CN Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

DS26LS31CN Чип интерфейса характеристики

Атрибут	Значение атрибута

Часть №	DS26LS31CN
Производитель	TI
Чип воркер Часть №	CW48829336
Категория	Чип интерфейса
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	DIP-16
Напряжение Питания (DC)	4.75V (min)
Выходной Ток	20.0 mA
Количество Стежков	16 Position
Рассеяние Мощности	1.48 W
Драйверы/пакет	4
Выходное напряжение (Макс)	2.5 V
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	4.5V ~ 5.5V
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
	Развернуть все
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15

DS26LS31CN Описание продукта

The DS26LS31CN is a Quad High Speed Differential Line Driver, designed for digital data transmission over balanced lines. Meets all the requirements of EIA Standard RS-422 and Federal Standard 1020. It is designed to provide unipolar differential drive to twisted-pair or parallel-wire transmission lines. The circuit provides an enable and disable function common to all four drivers. It features TRI-STATE outputs and logically ANDed complementary outputs. The inputs are all LS compatible and are all one unit load.
2.0ns Typical output skew
10ns Typical input to output delay
Operation from single 5V supply
Outputs will not load line when VCC = 0V
Four line drivers in one package for maximum package density
Output short-circuit protection
Complementary outputs
Meets requirements of EIA standard RS-422
Pin compatible with AM26LS31
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
