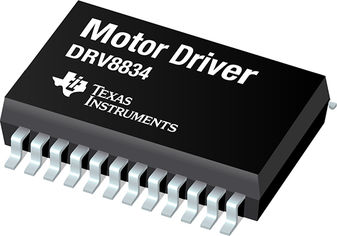

DRV8834RGET - TI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

DRV8834RGET
Производитель

TI
Чип воркер Часть №

CW5175644
Категория

Драйвер электродвигателя
Упаковка

VQFN-24
Описание

2.2A Low Voltage Stepper w/ 32-step Indexer or Dual Brushed DC Motor Driver (Indexer or PH/EN Ctrl) 24-VQFN -40℃ to 85℃
даташит

Datasheet

Способ оплаты и доставка

DRV8834RGET Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

DRV8834RGET Драйвер электродвигателя характеристики

Атрибут	Значение атрибута

Часть №	DRV8834RGET
Производитель	TI
Чип воркер Часть №	CW5175644
Категория	Драйвер электродвигателя
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	VQFN-24
Напряжение Питания (DC)	2.50V (min)
Количество Выходных Интерфейсов	1 Output
Выходной Ток	1.5 A
Количество Стежков	24 Position
Сопротивление Сток-исток (Открытого Канала)	305 mΩ
Частота Переключения	42.5 kHz
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.5V ~ 10.8V
Напряжение питания (Макс)	11 V
Напряжение питания (мин)	2.5 V
	Развернуть все
Длина	4.15 mm
Ширина	4.15 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

DRV8834RGET Описание продукта

The DRV8834RGET is a Low Voltage Stepper with 32-step indexer or dual brushed DC motor driver (indexer or PH/EN ctrl). It is designed for toys, printers, cameras and other mechatronic applications. The device has two H-bridge drivers and is intended to drive a bipolar stepper motor or two DC motors. The output driver block of each H-bridge consists of N-channel power MOSFETs configured as an H-bridge to drive the motor windings. Each H-bridge includes circuitry to regulate or limit the winding current. With proper PCB design, each H-bridge of the DRV8834 can driving up to 1.5A RMS (or DC) continuously, at 25°C with a VM supply of 5V. The device can support peak currents of up to 2.2A per bridge. Current capability is reduced slightly at lower VM voltages. Internal shutdown functions with a fault output pin are provided for overcurrent protection, short-circuit protection, under-voltage lockout and over-temperature. A low-power sleep mode is also provided.
Built-in indexer logic with simple step/direction control and up to 1/32-step microstepping
Phase/enable control, with the ability to drive external references for >1/32-step microstepping
Dynamic tBLANK and mixed decay modes for smooth microstepping
PWM winding current regulation and limiting
305mR HS + LS (at VM=5V, 25°C) Low RDS(ON)
Green product and no Sb/Br
