DRV8833PWR - TI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

DRV8833PWR
Производитель

TI
Чип воркер Часть №

CW21484293
Упаковка

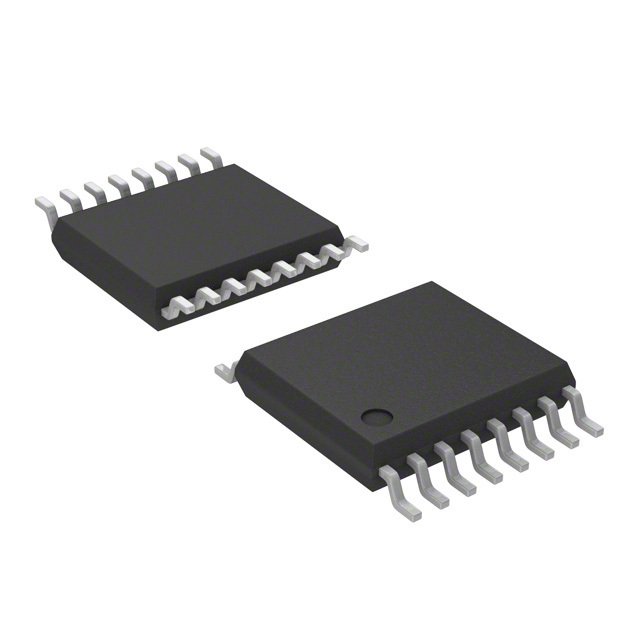

TSSOP-16
Описание

2A Low Voltage Dual Brushed DC or Single Bipolar Stepper Motor Driver (PWM Ctrl) 16-TSSOP -40℃ to 85℃
даташит

Datasheet

Способ оплаты и доставка

DRV8833PWR Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

DRV8833PWR характеристики

Атрибут	Значение атрибута

Часть №	DRV8833PWR
Производитель	TI
Чип воркер Часть №	CW21484293
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	TSSOP-16
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.7V ~ 10.8V
	Развернуть все
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99

DRV8833PWR Описание продукта

Description
The DRV8833 device provides a dual bridge motor driver solution for toys, printers, and other mechatronic applications.
The device has two H-bridge drivers, and can drive two DC brush motors, a bipolar stepper motor, solenoids, or other inductive loads.
The output driver block of each H-bridge consists of N-channel power MOSFETs configured as an H-bridge to drive the motor windings. Each H-bridge includes circuitry to regulate or limit the winding current.
Internal shutdown functions with a fault output pin are provided for overcurrent protection, short-circuit protection, undervoltage lockout, and overtemperature. A low-power sleep mode is also provided.
The DRV8833 is packaged in a 16-pin WQFN package with PowerPAD™ (Eco-friendly: RoHS & no Sb/Br).
Features
• Dual-H-Bridge Current-Control Motor Driver
– Can Drive Two DC Motors or One Stepper Motor
– Low MOSFET ON-Resistance: HS + LS 360 mΩ
• Output Current (at VM = 5 V, 25°C)
– 1.5-A RMS, 2-A Peak per H-Bridge in PWP and RTY Package Options
– 500-mA RMS, 2-A Peak per H-Bridge in PW Package Option
• Outputs can be in Parallel for
– 3-A RMS, 4-A Peak (PWP and RTY)
– 1-A RMS, 4-A Peak (PW)
• Wide Power Supply Voltage Range: 2.7 to 10.8 V
• PWM Winding Current Regulation and Current Limiting
• Thermally Enhanced Surface-Mount Packages
Applications
• Battery-Powered Toys
• POS Printers
• Video Security Cameras
• Office Automation Machines
• Gaming Machines
• Robotics
