DM163015 - Microchip

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

DM163015
Производитель

Microchip
Чип воркер Часть №

CW73288333
Категория

Набор разработчика
Описание

MICROCHIP DM163015 PIC Demonstration Board, Utilizing Family of 64 and 80Pin CAN MCU"s, LIN Sub-network, MCP201
даташит

Datasheet

Способ оплаты и доставка

DM163015 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

DM163015 Набор разработчика характеристики

Атрибут	Значение атрибута

Часть №	DM163015
Производитель	Microchip
Чип воркер Часть №	CW73288333
Категория	Набор разработчика
даташит	Datasheet
Количество Выводов	80 Pin
Количество Битов	8 Bit
Ядерная Архитектура	PIC
Ядерная Под-архитектура	PIC18
	Развернуть все
Жизненный Цикл Продукта	Unknown
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17

DM163015 Описание продукта

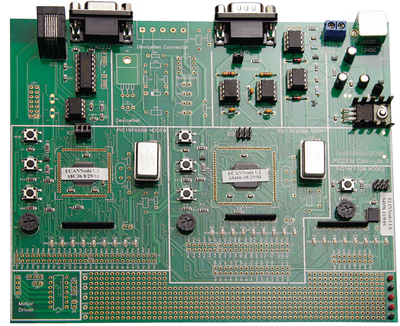

The DM163015 is a PICDEM CAN-LIN 3 Development Kit that has been developed for the evaluation or development of CAN network nodes, utilizing family of 64 and 80 pin CAN microcontrollers. This tool is ideal for beginning CAN designers, as well as those new to the PIC18F6585/6680/8585/8680 family of enhanced CAN devices. The Demonstration board provides three nodes (two CAN and one LIN bus) that can be configured in numerous ways through jumpers and component selection. The CAN nodes implement basic input and output functionality and can send and receive CAN bus messages. The Host Software, included with the kit, allows fine manipulation of the CAN devices down to the bit level, as well as high level control of the microcontroller. It also provides predefined templates for demonstration, evaluation and development uses. Finally, the Demonstration board provides new options for added communications and motor control functionality.
On board digital and analog +5V regulator for direct input from 12V AC/DC wall adapter
Two on board CAN nodes and optional external CAN bus connectors
Optional external LIN bus connector and two optional ICSP ICD 2 connectors
DB9 RS232 interface to IBM compatible PC
Optional header for LCD panel & On board LIN bus master and slave node
CAN Bus monitoring software for PC
Devices pre-programmed with CAN bus monitor firmware
Generous prototyping area
Supports 64 pin TQFP PIC18F6680 and 80 pin TQFP PIC18F8680 devices
Supports 20 pin SSOP PIC18F1320 and MCP201 LIN bus transceiver
