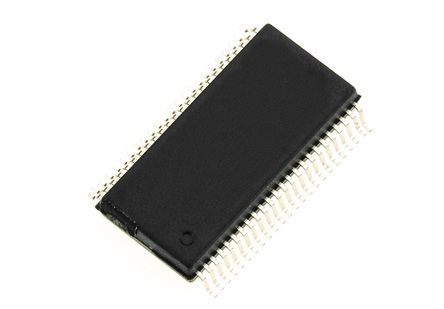

DAC7744E - TI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

DAC7744E
Производитель

TI
Чип воркер Часть №

CW32701542
Категория

Преобразователь DA
Упаковка

SSOP-48
Описание

TEXAS INSTRUMENTS DAC7744E Digital to Analog Converter, 16Bit, 100KSPS, Parallel, 4.75V to 5.25V, ± 14.25V to ± 15.75V, SSOP
даташит

Datasheet

Способ оплаты и доставка

DAC7744E Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

DAC7744E Преобразователь DA характеристики

Атрибут	Значение атрибута

Часть №	DAC7744E
Производитель	TI
Чип воркер Часть №	CW32701542
Категория	Преобразователь DA
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	48 Pin
Корпус/Пакет	SSOP-48
Напряжение Питания (DC)	15.0 V
Количество Выходных Интерфейсов	4 Output
Ток Питания	6.00 mA
Количество Каналов	4 Channel
Количество Стежков	48 Position
Количество Битов	16 Bit
Рассеяние Мощности	0.2 W
Частота Выборки	100 ksps
Потребляемая Мощность	50 mW
Защита от Перегрева	No
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	200 mW
Количество ЦАПов	4 DAC
Напряжение питания	14.25V ~ 15.75V
Напряжение питания (Макс)	5.25V, 15.75V
Напряжение питания (мин)	4.75V, 14.25V
	Развернуть все
Длина	15.88 mm
Ширина	7.49 mm
Высота	2.59 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15

DAC7744E Описание продукта

The DAC7744E is a 16-bit quad voltage output Digital-to-analog Converter with guaranteed monotonic performance over the specified temperature range. It accepts 16-bit parallel input data, has double-buffered DAC input logic and provides a read-back mode of the internal input registers. Programmable asynchronous reset clears all registers to a mid-scale code of 8000H or to a zero-scale of 0000H. The DAC7744 operates from either a single 15V supply or from a 15, -15V and 5V supply. Low power and small size per DAC make the DAC7744 ideal for automatic test equipment, DAC-per-pin programmers, data acquisition systems and closed-loop servo-control.
Low power - 200mW
Settling time - 10µs to 0.03%
Double-buffered data inputs
Green product and no Sb/Br
