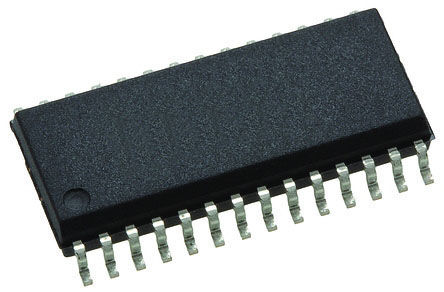

DAC7724UB - TI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

DAC7724UB
Производитель

TI
Чип воркер Часть №

CW7235400
Категория

Преобразователь DA
Упаковка

SOIC-28
Описание

TEXAS INSTRUMENTS DAC7724UB Digital to Analog Converter, 12Bit, 100KSPS, Parallel, 4.75V to 5.25V, ± 14.25V to ± 15.75V, SOIC
даташит

Datasheet

Способ оплаты и доставка

DAC7724UB Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

DAC7724UB Преобразователь DA характеристики

Атрибут	Значение атрибута

Часть №	DAC7724UB
Производитель	TI
Чип воркер Часть №	CW7235400
Категория	Преобразователь DA
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	SOIC-28
Количество Выходных Интерфейсов	4 Output
Ток Питания	6.00 mA
Количество Каналов	4 Channel
Количество Стежков	28 Position
Количество Битов	12 Bit
Рассеяние Мощности	0.25 W
Частота Выборки	100 ksps
Потребляемая Мощность	45 mW
Защита от Перегрева	No
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	250 mW
Количество ЦАПов	4 DAC
Напряжение питания (Макс)	15.75 V
Напряжение питания (мин)	14.25 V
	Развернуть все
Длина	18 mm
Ширина	7.52 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

DAC7724UB Описание продукта

The DAC7724 and DAC7725 are 12-bit quad voltage output digital-to-analog converters with guaranteed 12-bit monotonic performance over the specified temperature range. They accept 12-bit parallel input data, have double-buffered DAC input logic (allowing simultaneous update of all DACs), and provide a readback mode of the internal input registers. An asynchronous reset clears all registers to a mid-scale code of 800H (DAC7724) or to a zero-scale of 000H (DAC7725). The DAC7724 and DAC7725 can operate from a single +15V supply, or from +15V and 15V supplies.
Low power and small size per DAC make the DAC7724 and DAC7725 ideal for automatic test equipment, DAC-per-pin programmers, data acquisition systems, and closed-loop servo-control. The DAC7724 and DAC7725 are available in a PLCC-28 or a SO-28 package, and offer guaranteed specifications over the 40°C to +85°C temperature range.
