CD74HC138M - TI

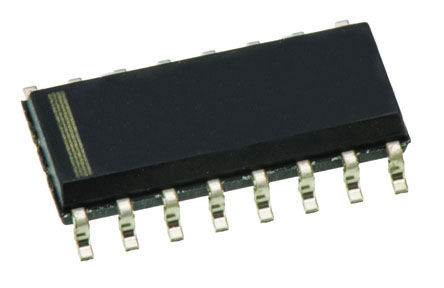

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

CD74HC138M
Производитель

TI
Чип воркер Часть №

CW4848800
Категория

Логический контроллер
Упаковка

SOIC-16
Описание

TEXAS INSTRUMENTS CD74HC138M Decoder / Demultiplexer, HC Family, 8 Output, 5.2mA, 2V to 6V, SOIC-16
даташит

Datasheet

Способ оплаты и доставка

CD74HC138M Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

CD74HC138M Логический контроллер характеристики

Атрибут	Значение атрибута

Часть №	CD74HC138M
Производитель	TI
Чип воркер Часть №	CW4848800
Категория	Логический контроллер
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	2.00V (min)
Количество Выходных Интерфейсов	8 Output
Количество Цепей	2 Circuit
Количество Стежков	16 Position
Количество Битов	8 Bit
Ширина Ленты	28.0 MHz
Количество входов	3 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Напряжение питания	2V ~ 6V
Напряжение питания (Макс)	6 V
Напряжение питания (мин)	2 V
	Развернуть все
Длина	9.9 mm
Ширина	3.91 mm
Высота	1.58 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

CD74HC138M Описание продукта

The CD74HC138M is a 3-to-8 line high speed CMOS Decoder/Demultiplexer well suited to memory address decoding or data routing applications. It features low power consumption usually associated with CMOS circuitry, yet has speeds comparable to low power Schottky TTL logic. It has three binary select inputs (A0, A1 and A2). If the device is enabled, these inputs determine which one of the eight normally high outputs of the HC/HCT138 series will go low. Two active low and one active high enables (E1\, E2\ and E3) are provided to ease the cascading of decoders. The decoder"s 8 outputs can drive 10 low power Schottky TTL equivalent loads.
I/O Port or memory selector
Three enable inputs to simplify cascading
Balanced propagation delay and transition times
Significant power reduction compared to LSTTL logic ICs
High noise immunity
Direct LSTTL input logic compatibility
CMOS Input compatibility
10 LSTTL Load standard outputs
15 LSTTL Load bus driver outputs
Green product and no Sb/Br
