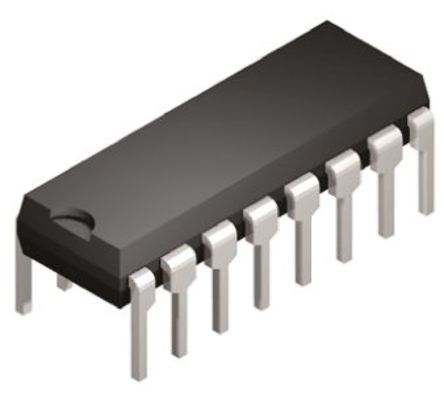

CD40192BE - TI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

CD40192BE
Производитель

TI
Чип воркер Часть №

CW2696404
Категория

Логический контроллер
Упаковка

DIP-16
Описание

TEXAS INSTRUMENTS CD40192BE BCD Up / Down Counter, 11MHz, 3V to 18V, DIP-16
даташит

Datasheet

Способ оплаты и доставка

CD40192BE Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

CD40192BE Логический контроллер характеристики

Атрибут	Значение атрибута

Часть №	CD40192BE
Производитель	TI
Чип воркер Часть №	CW2696404
Категория	Логический контроллер
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	DIP-16
Частота	11 MHz
Напряжение Питания (DC)	3.00V ~ 18.0V
Количество Выходных Интерфейсов	4 Output
Количество Стежков	16 Position
Тактовая Частота	11 MHz
Количество Битов	4 Bit
Узлы Напряжения	5.00 V, 10.0 V, 15.0 V
Количество входов	4 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Напряжение питания	3V ~ 18V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	3 V
	Развернуть все
Длина	19.3 mm
Ширина	6.35 mm
Высота	4.57 mm
Вес	0.015227096868 kg
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

CD40192BE Описание продукта

The CD40192BE is a CMOS presettable BCD Up/Down Counter for use with multistage ripple counting and synchronous frequency dividers. This device consists of 4 synchronously clocked, gated D type flip-flops connected as a counter. The inputs consist of 4 individual jam lines, a preset/enable/control, individual clock up and clock down signals and a master reset. Four buffered Q signal outputs as well as carry/and borrow/outputs for multiple-stage counting schemes are provided. The counter is cleared so that all outputs are in a low state by a high on the reset line. A reset is accomplished asynchronously with the clock. Each output is individually programmable asynchronously with the clock to the level on the corresponding jam input when the preset/enable/control is low. The counter counts up one count on the positive clock edge of the clock up signal provided the clock down line is high.
Individual clock lines for counting up or counting down
Synchronous high-speed carry and borrow propagation delays for cascading
Asynchronous reset and preset capability
Standardized and symmetrical output characteristics
100% Tested for quiescent current at 20V

Развернуть все
