CD40109BPW - TI

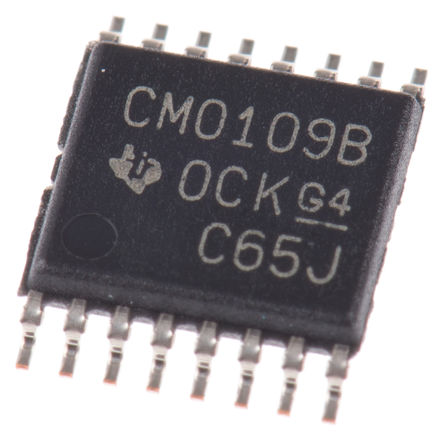

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

CD40109BPW
Производитель

TI
Чип воркер Часть №

CW6544245
Категория

Преобразователь напряжения и электроуровня
Упаковка

TSSOP-16
Описание

Voltage Level Translator, 4Input, 6.8mA, 180ns, 3V to 18V, TSSOP-16
даташит

Datasheet

Способ оплаты и доставка

CD40109BPW Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

CD40109BPW Преобразователь напряжения и электроуровня характеристики

Атрибут	Значение атрибута

Часть №	CD40109BPW
Производитель	TI
Чип воркер Часть №	CW6544245
Категория	Преобразователь напряжения и электроуровня
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	TSSOP-16
Напряжение Питания (DC)	3.00V (min)
Выходной Ток	6.8 mA
Количество Цепей	4 Circuit
Количество Каналов	4 Channel
Количество Стежков	16 Position
Количество Битов	4 Bit
Время Задержки Распространения	100 ns
Количество входов	4 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Количество выходных каналов	1 Channel
Напряжение питания	3V ~ 18V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	3 V
	Развернуть все
Длина	5 mm
Ширина	4.4 mm
Высота	1.15 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2017/07/07
ECCN кодекс	EAR99

CD40109BPW Описание продукта

The CD40109BPW is a CMOS Quad Low-to-High Voltage Level Shifter, 20V rated, contains four low-to-high-voltage level-shifting circuits. Each circuit will shift a low-voltage digital-logic input signal (A, B, C, D) with logical 1 = VCC and logical 0 = VSS to a higher-voltage output signal (E, F, G, H) with logical 1 = VDD and logical 0 = VSS. The CD40109BPW, unlike other low-to-high level-shifting circuits, does not require the presence of the high-voltage supply (VDD) before the application of either the low-voltage supply (VCC) or the input signals. There are no restrictions on the sequence of application of VDD, VCC or the input signals. In addition, with one exception there are no restrictions on the relative magnitudes of the supply voltages or input signals within the device maximum ratings, provided that the input signal swings between VSS and at least 0.7 VCC, VCC may exceed VDD and input signals may exceed VCC and VDD.
Independence of power supply sequence considerations
Up and down level-shifting capability
Three-state outputs with separate enable controls
Standardized, symmetrical output characteristics
100% Tested for quiescent current at 20V
Maximum input current of 1µA at 18V over full package-temperature range, 100nA at 18V and 25°C
1V at VCC = 5V, VDD = 10V, 2V at VCC = 10V, VDD = 15V Noise margin (full package-temperature range)
5, 10 and 15V Parametric ratings
Green product and no Sb/Br
