BTM7700G - Infineon

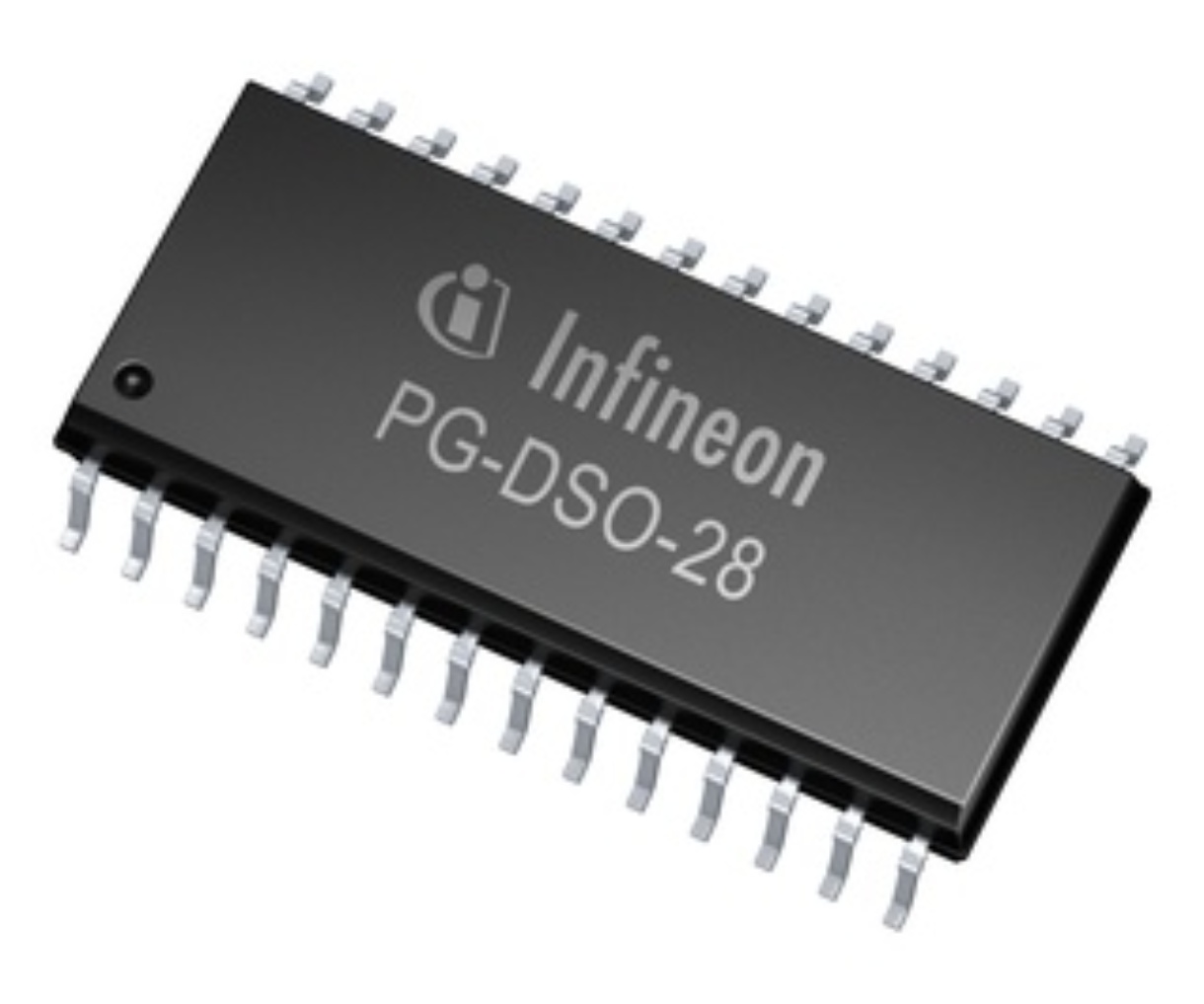

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

BTM7700G
Производитель

Infineon
Чип воркер Часть №

CW74864257
Категория

Драйвер электродвигателя
Упаковка

PG-DSO-28
Описание

**H-Br 7A 42V SO-28 SMD **
даташит

Datasheet

Способ оплаты и доставка

BTM7700G Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

BTM7700G Драйвер электродвигателя характеристики

Атрибут	Значение атрибута

Часть №	BTM7700G
Производитель	Infineon
Чип воркер Часть №	CW74864257
Категория	Драйвер электродвигателя
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	PG-DSO-28
Напряжение Питания (DC)	4.80V (min)
Количество Выходных Интерфейсов	1 Output
Количество Стежков	28 Position
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.8V ~ 42V
Напряжение питания (Макс)	42 V
Напряжение питания (мин)	4.8 V
	Развернуть все
Длина	18.1 mm
Ширина	7.6 mm
Высота	2.45 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

BTM7700G Описание продукта

The BTM7700G is a H-bridge Motor Driver optimized for DC motor management applications. The BTM7700G is part of the TrilithIC family containing one double high-side switch and two low-side switches. The drains of the three vertical DMOS chips are mounted on separated lead frames. The sources are connected to individual pins, so the BTM7700G can be used in H-Bridge as well as in any other configuration. The double high-side switch is manufactured in SMART SIPMOS® technology which combines low RDS ON vertical DMOS power stages with CMOS circuitry for control, protection and diagnosis. To achieve low RDS ON and fast switching performance, the low-side switches are manufactured in S-FET logic level technology.
Quad D-MOS switch driver
Free configurable as bridge or quad-switch
PWM frequencies up to 1kHz
Load and GND-short-circuit-protection
Over-temperature shut down with hysteresis
Under-voltage detection with hysteresis
Status flag diagnosis
Internal clamp diodes
Isolated sources for external current sensing

Развернуть все
