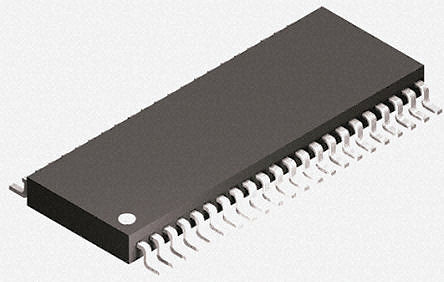

BQ7694006DBT - TI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

BQ7694006DBT
Производитель

TI
Чип воркер Часть №

CW4389461
Категория

Чип управления батареи
Упаковка

TSSOP-44
Описание

Battery Monitor Li-Ion/Li-Pol/Li-FePO4 0V to 3.6V 44Pin TSSOP Tube
даташит

Datasheet

Способ оплаты и доставка

BQ7694006DBT Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

BQ7694006DBT Чип управления батареи характеристики

Атрибут	Значение атрибута

Часть №	BQ7694006DBT
Производитель	TI
Чип воркер Часть №	CW4389461
Категория	Чип управления батареи
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	44 Pin
Корпус/Пакет	TSSOP-44
Напряжение Питания (DC)	6.00V (min)
Выходное Напряжение	0V ~ 3.6V
Количество Стежков	44 Position
Выходное напряжение (Макс)	3.6 V
Выходное напряжение (мин)	0 V
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	25 V
Напряжение питания (мин)	6 V
	Развернуть все
Длина	7.9 mm
Ширина	4.5 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

BQ7694006DBT Описание продукта

The BQ7694006DBT is a cell Li-ion and Li-phosphate Battery Monitor designed with low power in mind, sub-blocks within the IC may be enabled/disabled to control the overall chip current consumption and a SHIP mode provides a simple way to put the pack into an ultra-low power state. The bq76920 device supports up to 5-series cells or typical 18V packs, the bq76940 works for up to 15-series cells or typical 48V packs. A variety of battery chemistries may be managed with these AFEs, including Lithium Ion, Lithium iron phosphate and more. Via I2C, a host controller can use the bq769x0 to implement many battery pack management functions, such as monitoring (cell voltages, pack current, pack temperatures), protection (controlling charge/discharge FETs) and balancing. Integrated A/D converters enable a purely digital readout of critical system parameters, with calibration handled in TI\x92s manufacturing process.
Pure digital interface
Directly supports up to three thermistors
Overcurrent in discharge (OCD) protection
Short-circuit in discharge (SCD) protection
Overvoltage (OV) protection
Undervoltage (UV) protection
Integrated cell balancing FETs
Charge, discharge low-side NCH FET drivers
Alert interrupt to host microcontroller
No EEPROM programming necessary
Random cell connection tolerant
Green product and no Sb/Br
