BAT54SWT1G - ON Semiconductor

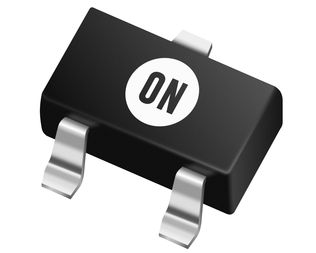

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

BAT54SWT1G
Производитель

ON Semiconductor
Чип воркер Часть №

CW660140
Категория

Диоды Шоттки
Упаковка

SOT-323-3
Описание

ON SEMICONDUCTOR BAT54SWT1G Small Signal Schottky Diode, Dual Series, 30V, 200mA, 800mV, 600mA, 125℃
даташит

Datasheet

Способ оплаты и доставка

BAT54SWT1G Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

BAT54SWT1G Диоды Шоттки характеристики

Атрибут	Значение атрибута

Часть №	BAT54SWT1G
Производитель	ON Semiconductor
Чип воркер Часть №	CW660140
Категория	Диоды Шоттки
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	SOT-323-3
Номинальное Напряжение (DC)	30.0 V
Номинальный Ток	200 mA
Ёмкость	10.0 pF
Безгалогеновый Статус	Halogen Free
Количество Стежков	3 Position
Напряжение в Прямом Направлении	0.8 V
Рассеяние Мощности	200 mW
Обратное время восстановления	5 ns
Прямой ток	200 mA
Максимальный ток перенапряжения (Ifsm)	600 mA
Максимальное прямое напряжение (Макс)	800 mV
Прямой ток (макс)	200 mA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Температура соединения (Макс)	125 ℃
Рассеиваемая Мощность (Макс)	200 mW
	Развернуть все
Длина	2.2 mm
Ширина	1.35 mm
Высота	0.9 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

BAT54SWT1G Описание продукта

The BAT54SWT1G is a Schottky Barrier Diode designed for high speed switching applications, circuit protection and voltage clamping. Extremely low forward voltage reduces conduction loss. Miniature surface mount package is excellent for handheld and portable applications where space is limited.
Extremely fast switching speed
Low forward voltage
Halogen-free
200mW Forward power dissipation
