BAT54AWT1G - ON Semiconductor

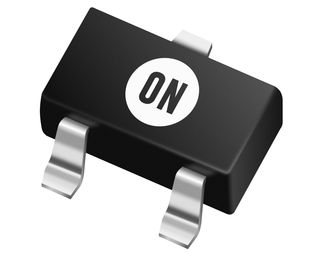

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

BAT54AWT1G
Производитель

ON Semiconductor
Чип воркер Часть №

CW1571117
Категория

Диоды Шоттки
Упаковка

SOT-323-3
Описание

ON SEMICONDUCTOR BAT54AWT1G Small Signal Schottky Diode, Dual Common Anode, 30V, 200mA, 800mV, 600mA, 125℃
даташит

Datasheet

Способ оплаты и доставка

BAT54AWT1G Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

BAT54AWT1G Диоды Шоттки характеристики

Атрибут	Значение атрибута

Часть №	BAT54AWT1G
Производитель	ON Semiconductor
Чип воркер Часть №	CW1571117
Категория	Диоды Шоттки
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	SOT-323-3
Номинальное Напряжение (DC)	30.0 V
Номинальный Ток	200 mA
Безгалогеновый Статус	Halogen Free
Количество Стежков	3 Position
Напряжение в Прямом Направлении	0.8 V
Рассеяние Мощности	200 mW
Обратное время восстановления	5 ns
Прямой ток	200 mA
Максимальный ток перенапряжения (Ifsm)	600 mA
Максимальное прямое напряжение (Макс)	800 mV
Прямой ток (макс)	200 mA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	200 mW
	Развернуть все
Длина	2.2 mm
Ширина	1.35 mm
Высота	0.9 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

BAT54AWT1G Описание продукта

The Common Anode Schottky Diode is designed for high speed switching applications, circuit protection and voltage clamping. Extremely low forward voltage reduces conduction loss. The miniature surface mount package is excellent for hand held and portable applications where space is limited.
Features
---
|
Pb-Free Packages are Available
S Prefix for Automotive and Other Applications Requiring Unique Site and Control Change Requirements; AEC Qualified and PPAP Capable
