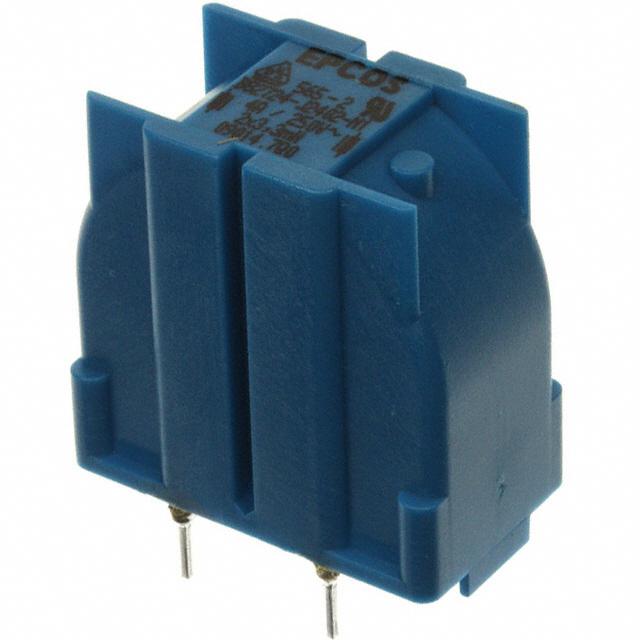

B82724J2402N1 - Epcos

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

B82724J2402N1
Производитель

Epcos
Чип воркер Часть №

CW71963736
Категория

Дроссель
Упаковка

Vertical, 4 PC Pin
Описание

Common Mode Chokes Dual 3.3mH 10kHz 4A 65mOhm DCR Thru-Hole Box
даташит

Datasheet

Способ оплаты и доставка

B82724J2402N1 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

B82724J2402N1 Дроссель характеристики

Атрибут	Значение атрибута

Часть №	B82724J2402N1
Производитель	Epcos
Чип воркер Часть №	CW71963736
Категория	Дроссель
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	4 Pin
Корпус/Пакет	Vertical, 4 PC Pin
Номинальное Напряжение (AC)	250 V
Номинальный Ток	4 A
Класс Огнеопасности	UL 94 V-0
Индуктивность	3.3 mH
Сопротивление	66.0 mΩ
Экранирование	No
Частота испытаний	10 kHz
Сопротивление постоянному току (DCR)	66 mΩ
Текущий рейтинг (Макс)	4 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Уровень напряжения	250 VAC
Сопротивление (DC Макс)	0.065 Ω
	Развернуть все
Длина	31.3 mm
Ширина	18.5 mm
Высота	33.2 mm
Рабочая Температура	-40℃ ~ 125℃
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15

B82724J2402N1 Описание продукта

The B82724J2402N1 is a 4A current-compensated ring core Common Mode Choke Filter suitable for wave soldering. It has ferrite core with epoxy coating, polycarbonate case, polyurethane potting and sector winding, hot dipped Ni and Sn layer composition CuNi18Zn20 base terminal.
High resonance frequency due to special winding technique
Approximate 1% stray inductance for symmetrical interference suppression
Design complies with EN 60938-2 and UL 1283
UL94V-0 Flammability rating
Ferrites are sensitive to direct impact. This can cause the core material to flake or lead to breakage of the core.
