B78108S1104J - Epcos

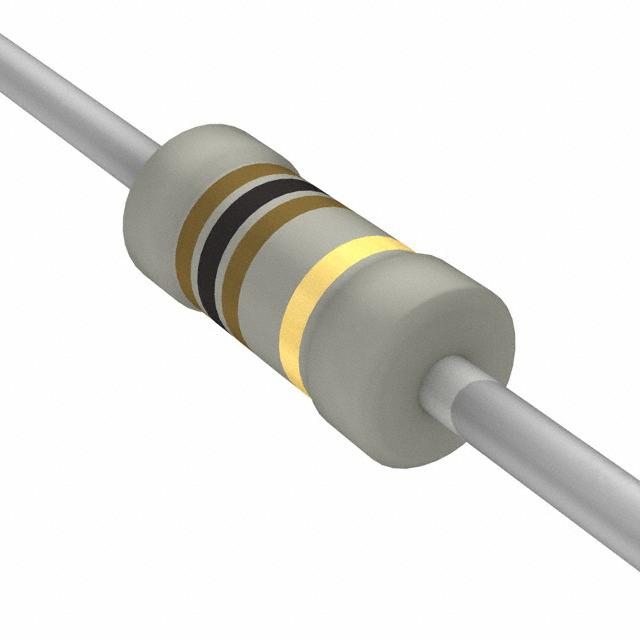

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

B78108S1104J
Производитель

Epcos
Чип воркер Часть №

CW87775624
Категория

Индуктивность
Упаковка

Axial
Описание

RF Choke Drum Core 100uH 5% 100kHz 70Q-Factor Ferrite 370mA 1.7Ω DCR AXL T/R
даташит

Datasheet

Способ оплаты и доставка

B78108S1104J Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

B78108S1104J Индуктивность характеристики

Атрибут	Значение атрибута

Часть №	B78108S1104J
Производитель	Epcos
Чип воркер Часть №	CW87775624
Категория	Индуктивность
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	2 Pin
Корпус/Пакет	Axial
Номинальный Ток	370 mA
Допустимое Отклонение Ёмкости	±5 %
Индуктивность	100 µH
Частотой Собственного Резонанса	5 MHz
Фактор Качества	70.0
Сопротивление	1.70 Ω
Резонансная Частота	5.00 MHz
Экранирование	No
Допустимое Отклонение Индуктивности	±5 %
Частота испытаний	796 kHz
Сопротивление постоянному току (DCR)	≤1.7 Ω
Текущий рейтинг (DC)	370 mA
Сопротивление (DC Макс)	1.7 Ω
	Развернуть все
Длина	9.2 mm
Ширина	4 mm
Диаметр	4.00 mm
Длина Вывода	25.0 mm
Вес	380 mg
Рабочая Температура	-55℃ ~ 125℃
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15

B78108S1104J Описание продукта

The B78108S series from EPCOS are axial leaded bobbin core (BC) RF chokes for general purpose applications. The chokes are made up of large ferrite drum core with enamel copper wire winding and flame retardant lacquer coating. The B78108S series RF chokes are suitable for RF blocking, filtering, decoupling, interference suppression, antenna systems and energy saving lamps.
Selectable inductance value from 1µH to 4700µH
Rated current range from 55mA to 1.2A
±5% and ±10% tolerance
Suitable for wave soldering
Base material is copper
Electroplated with nickel and pure tin
Electroplated with nickel and pure tin
