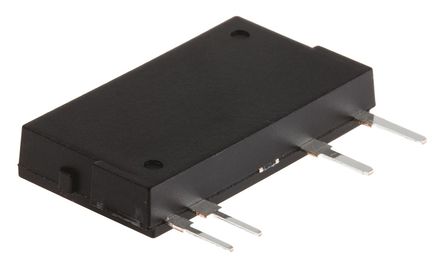

AQZ205 - Panasonic

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

AQZ205
Производитель

Panasonic
Чип воркер Часть №

CW5370726
Категория

Твердотельные Реле
Упаковка

SIP-4
Описание

Relay SSR 50mA 1.5V DC-IN 2A 100V AC-DC-OUT 4Pin SIL
даташит

Datasheet

Способ оплаты и доставка

AQZ205 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

AQZ205 Твердотельные Реле характеристики

Атрибут	Значение атрибута

Часть №	AQZ205
Производитель	Panasonic
Чип воркер Часть №	CW5370726
Категория	Твердотельные Реле
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	4 Pin
Корпус/Пакет	SIP-4
Напряжение Питания (DC)	3.00 V
Номинальное Напряжение (DC)	100 V
Номинальный Ток	2 A
Сопротивление Изоляции	1.00 GΩ
Ёмкость	1.5 pF
Номинальная Мощность	1.60 W
Выходное Напряжение	0V ~ 100V
Выходной Ток	2000 mA
Тип Контактов	SPST-NO
Ток Нагрузки	2 A
Входной Ток	50 mA
Рассеяние Мощности	1600 mW
Время Нарастания	2.40 ms
Напряжение Изоляции	2.5 kV
Прямой ток	1 mA
Максимальное входное напряжение	1.5 V
Выходное напряжение (Макс)	100 V
Выходной ток (Макс)	2 A
Входной ток (мин)	50 mA
Максимальный ток нагрузки	2 A
Ток нагрузки (мин)	0.20 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1600 mW
Уровень напряжения	100 V
Входное напряжение	1.16 VDC
	Развернуть все
Длина	21 mm
Ширина	3.5 mm
Высота	12.5 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
HTS кодекс	8536490050
ECCN кодекс	EAR99

AQZ205 Описание продукта

The AQZ205 is a through-hole high capacity PhotoMOS Relay with extremely low ON resistance. The power PhotoMOS relay features extremely low closed-circuit offset voltage to enable control of low-level analogue signals without distortion. It eliminates the need for a counter electromotive protection diode in the drive circuit on the input side.
Control low-level signal
Low-level OFF-state leakage current
Eliminate the need for a power supply to drive the power MOSFET
PC board layout is simplified
No restriction on mounting direction
1.6W Total power dissipation
-40 to 85°C Operating temperature range
