AMP04EPZ - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

AMP04EPZ
Производитель

ADI
Чип воркер Часть №

CW1426906
Категория

Усилитель прибора
Упаковка

DIP-8
Описание

ANALOG DEVICES AMP04EPZ Instrument Amplifier, 1 Amplifier, 400μV, 700kHz, ± 2.5V to ± 15V, DIP
даташит

Datasheet

Способ оплаты и доставка

AMP04EPZ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

AMP04EPZ Усилитель прибора характеристики

Атрибут	Значение атрибута

Часть №	AMP04EPZ
Производитель	ADI
Чип воркер Часть №	CW1426906
Категория	Усилитель прибора
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Рабочее Напряжение	5V ~ 30V
Выходной Ток	30mA @5V
Ток Питания	750 µA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Коэффициент Ослабления Синфазного Сигнала	85 dB
Ширина Ленты	700 kHz
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	700 kHz
Входное Напряжение Смещения	30 µV
Входной Ток Смещения	22 nA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	700 kHz
Минимальный диапазон CMRR	90 dB
Напряжение питания (Макс)	30V ~ 50V
	Развернуть все
Длина	9.27 mm
Ширина	7.24 mm
Высота	3.43 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17

AMP04EPZ Описание продукта

Product Details

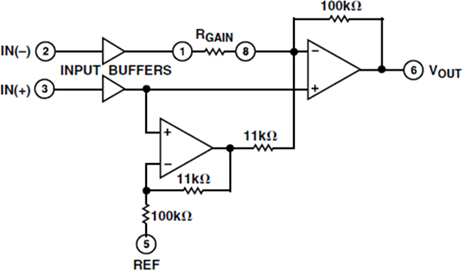

The AMP04 is a single-supply instrumentation amplifier designed to work over a +5 volt to ±15 volt supply range. It offers an excellent combination of accuracy, low power consumption, wide input voltage range, and excellent gain performance.
Gain is set by a single external resistor and can be from 1 to 1000. Input common-mode voltage range allows the AMP04 to handle signals with full accuracy from ground to within 1 volt of the positive supply. And the output can swing to within 1 volt of the positive supply. Gain bandwidth is over 700 kHz. In addition to being easy to use, the AMP04 draws only 700 µA of supply current.
For high resolution data acquisition systems, laser trimming of low drift thin-film resistors limits the input offset voltage to under 150 µV, and allows the AMP04 to offer gain nonlinearity of 0.005% and a gain tempco of 30 ppm/°C.
A proprietary input structure limits input offset currents to less than 5 nA with drift of only 8 pA/°C, allowing direct connection of the AMP04 to high impedance transducers and other signal sources.
The AMP04 is specified over the extended industrial (-40°C to +85°C) temperature range. AMP04s are available in plastic and ceramic DIP plus SO-8 surface mount packages.
Contact your local sales office for MIL-STD-883 data sheet and availability.
### Features and Benefits
Single Supply Operation
Low Supply Current: 700 µA Max
Wide Gain Range: 1 to 1000
Low Offset Voltage: 150 µV Max
Zero-In/Zero-Out
Single-Resistor Gain Set
8-Lead Mini-DIP and SO Packages
