AMC1200SDUBR - TI

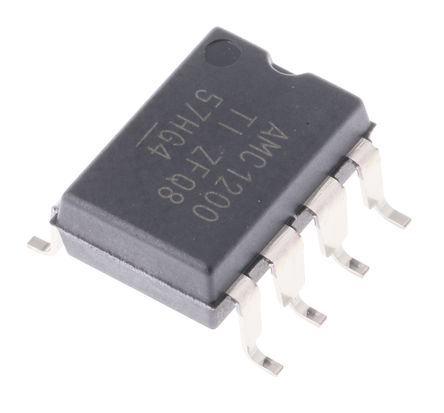

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

AMC1200SDUBR
Производитель

TI
Чип воркер Часть №

CW541808
Категория

Буферный усилитель
Упаковка

SOP-8
Описание

Isolation Amplifier, 1 Amplifier, 200µV, 4kV, 2.7V to 5.5V, SOP, 8Pins
даташит

Datasheet

Способ оплаты и доставка

AMC1200SDUBR Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

AMC1200SDUBR Буферный усилитель характеристики

Атрибут	Значение атрибута

Часть №	AMC1200SDUBR
Производитель	TI
Чип воркер Часть №	CW541808
Категория	Буферный усилитель
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOP-8
Ток Питания	5.4 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Рассеяние Мощности	0.044 W
Потребляемая Мощность	82.5 mW
Коэффициент Ослабления Синфазного Сигнала	95 dB
Ширина Ленты	100 kHz
Напряжение Изоляции	4 kV
Входное Напряжение Смещения	200 µV
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	100 kHz
Gain Bandwidth	95 dB
Рассеиваемая Мощность (Макс)	44 mW
Минимальный диапазон CMRR	95dB ~ 105dB
Напряжение питания	2.7V ~ 5.5V
Напряжение питания (Макс)	5V ~ 7V
Напряжение питания (мин)	2.7V, 4.5V
	Развернуть все
Длина	9.55 mm
Ширина	6.67 mm
Высота	3.35 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17

AMC1200SDUBR Описание продукта

The AMC1200SDUBR is a fully-differential precision Isolation Amplifier with an output separated from the input circuitry by a silicon dioxide (SiO2) barrier that is highly resistant to magnetic interference. This barrier has been certified to provide galvanic isolation of up to 4000Vp according to UL1577 and VDE V0884-10. Used in conjunction with isolated power supplies, these devices prevent noise currents on a high common mode voltage line from entering the local ground and interfering with or damaging sensitive circuitry. The input of the AMC1200 is optimized for direct connection to shunt resistors or other low voltage level signal sources. The excellent performance of the device supports accurate current control resulting in system-level power saving and, especially in motor-control applications, lower torque ripple. The common mode voltage of the output signal is automatically adjusted to either the 3 or 5V low-side supply.
±250mV Input voltage range optimized for shunt resistors
0.075% at 5V Maximum very low nonlinearity
1.5mV Maximum low offset error
3.1mV RMS Typical low noise
8mA at 5V Maximum low high-side supply current
108dB High common-mode rejection ratio
3.3V Low-side operation
5100V Isolation voltage pulse/test peak
0.015% Maximum gain non-linearity
Green product and no Sb/Br
