AMC1100DWV - TI

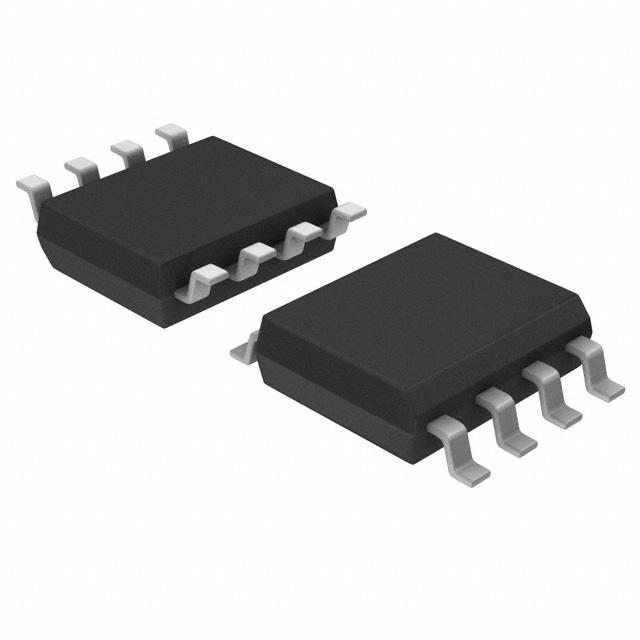

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

AMC1100DWV
Производитель

TI
Чип воркер Часть №

CW4564900
Категория

Развязывающий усилитель
Упаковка

SOIC-8
Описание

TEXAS INSTRUMENTS AMC1100DWV Isolation Amplifier, 1 Amplifier, 0.2mV, 4.25kV, 2.7V to 5.5V, 4.5V to 5.5V, WSOIC, 8Pins
даташит

Datasheet

Способ оплаты и доставка

AMC1100DWV Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

AMC1100DWV Развязывающий усилитель характеристики

Атрибут	Значение атрибута

Часть №	AMC1100DWV
Производитель	TI
Чип воркер Часть №	CW4564900
Категория	Развязывающий усилитель
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Ток Питания	5.4 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Рассеяние Мощности	0.044 W
Коэффициент Ослабления Синфазного Сигнала	95 dB
Ширина Ленты	100 kHz
Напряжение Изоляции	4.25 kV
Входное Напряжение Смещения	200 µV
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	100 kHz
Рассеиваемая Мощность (Макс)	44 mW
Минимальный диапазон CMRR	95dB ~ 105dB
Напряжение питания (Макс)	5V ~ 7V
	Развернуть все
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15

AMC1100DWV Описание продукта

The AMC1100DWV is a fully-differential precision Isolation Amplifier with an output separated from the input circuitry by a silicon dioxide (SiO2) barrier that is highly resistant to magnetic interference. This barrier is certified to provide galvanic isolation of up to 4250Vp, according to UL1577 and IEC60747-5-2. Used in conjunction with isolated power supplies, this device prevents noise currents on a high common-mode voltage line from entering the local ground and interfering with or damaging sensitive circuitry. The AMC1100 input is optimized for direct connection to shunt resistors or other low voltage level signal sources. The excellent performance of the device enables accurate current and voltage measurement in energy-metering applications. The output signal common-mode voltage is automatically adjusted to either the 3 or 5V low-side supply.
±250mV Input voltage range optimized for shunt resistors
0.075% at 5V Maximum very low nonlinearity
1.5mV Maximum low offset error
3.1mV RMS Typical low noise
8mA at 5V Maximum low high-side supply current
108dB High common-mode rejection ratio
3.3V Low-side operation
5100V Isolation voltage pulse/test peak
0.015% Maximum gain non-linearity
Green product and no Sb/Br
