AFE5816ZAV - TI

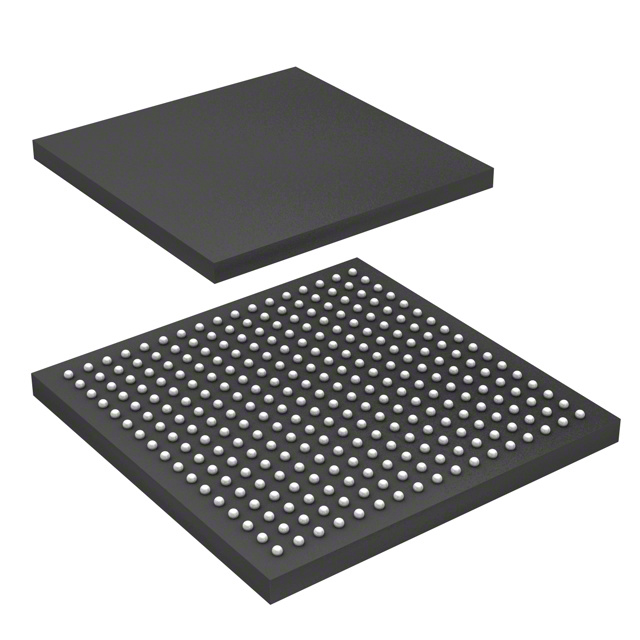

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

AFE5816ZAV
Производитель

TI
Чип воркер Часть №

CW58791096
Упаковка

NFBGA-289
Описание

AFE General Purpose 16Pin 12Bit/14Bit 289Pin NFBGA
даташит

Datasheet

Способ оплаты и доставка

AFE5816ZAV Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

AFE5816ZAV характеристики

Атрибут	Значение атрибута

Часть №	AFE5816ZAV
Производитель	TI
Чип воркер Часть №	CW58791096
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	289 Pin
Корпус/Пакет	NFBGA-289
Номинальная Мощность	94 mW
Количество Каналов	16 Channel
Количество Битов	12, 14 Bit
Количество АЦП	1 ADC
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
	Развернуть все
Длина	15.1 mm
Ширина	15.1 mm
Высота	1.4 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99

AFE5816ZAV Описание продукта

* 16-Channel, AFE for Ultrasound Applications: * Input Attenuator, LNA, LPF, ADC, and CW Mixer * Optimized Signal Chains for TGC and CW Modes * Digital Time Gain Compensation (DTGC) * Total Gain Range: 6 dB to 45 dB * Linear Input Range: 1 VPP * Input Attenuator with DTGC: * 8-dB to 0-dB Attenuation with 0.125-dB Step * Supports Matched Impedance for: * 50-Ω to 800-Ω Source Impedance * Low-Noise Amplifier (LNA) with DTGC: * 14-dB to 45-dB Gain with 0.125-dB Step * Low Input Current Noise: 1.2 pA/√Hz * 3rd-Order, Linear-Phase, Low-Pass Filter (LPF): * 10 MHz, 15 MHz, 20 MHz, and 25 MHz * Analog-to-Digital Converter (ADC) with Programmable Resolution: * 14-Bit ADC: 75-dBFS Idle Channel SNR at 65 MSPS * 12-Bit ADC: 72-dBFS Idle Channel SNR at 80 MSPS * LVDS Interface with a Maximum Speed up to 1 GBPS * Optimized for Noise and Power: * 90 mW/Ch at 1 nV/√Hz, 65 MSPS, TGC Mode * 55 mW/Ch at 1.45 nV/√Hz, 40 MSPS, TGC Mode * 59 mW/Ch, CW Mode * Excellent Device-to-Device Gain Matching: ±0.5 dB (Typical) * Low Harmonic Distortion: -60-dBc Level * Fast and Consistent Overload Recovery * Continuous Wave (CW) Path with: * Passive Mixer * Low Close-In Phase Noise of -148 dBc/Hz at 1-kHz frequency * Phase Resolution: λ / 16 * Supports 16X, 8X, 4X, and 1X CW Clocks * 12-dB Suppression of 3rd and 5th Harmonics * Small Package: 15-mm × 15-mm NFBGA-289
