ADUM6401ARWZ - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

ADUM6401ARWZ
Производитель

ADI
Чип воркер Часть №

CW319340
Категория

Изолятор интерфейса
Упаковка

SOIC-16
Описание

ANALOG DEVICES ADUM6401ARWZ Digital Isolator, 4Channel, 60ns, 3V, 5.5V, SOIC, 16Pins
даташит

Datasheet

Способ оплаты и доставка

ADUM6401ARWZ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

ADUM6401ARWZ Изолятор интерфейса характеристики

Атрибут	Значение атрибута

Часть №	ADUM6401ARWZ
Производитель	ADI
Чип воркер Часть №	CW319340
Категория	Изолятор интерфейса
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	3.00V (min)
Время Нарастания/Спада	2.5 ns
Ток Питания	19.0 mA
Количество Каналов	4 Channel
Количество Стежков	16 Position
Рассеяние Мощности	400 mW
Время Нарастания	2.5 ns
Напряжение Изоляции	5000 Vrms
Входной ток (мин)	19 mA
Максимальное прямое напряжение (Макс)	5 V
Время падения (Макс)	2.5 ns
Время падения (Макс)	2.5 ns
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	400 mW
Напряжение питания	3V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	3 V
	Развернуть все
Длина	10.5 mm
Ширина	7.6 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

ADUM6401ARWZ Описание продукта

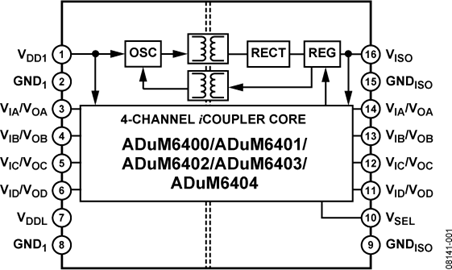

The ADUM6401 series quad-channel Digital Isolator with isoPower® an integrated isolated DC-to-DC converter. Based on the Analog Devices, Inc., iCoupler® technology, the DC-to-DC converter provides up to 400mW of regulated. It eliminates the need for a separate isolated DC-to-DC converter in low power isolated designs. It provides four independent isolation channels in a variety of channel configurations and data rates. The isoPower uses high frequency switching elements to transfer power through its transformer. Special care must be taken during printed circuit board (PCB) layout to meet emissions standards.
Up to 400mW output power
Quad DC-to-25Mbps (NRZ) signal isolation channels
Schmitt-trigger input
>25kV/µs High common-mode transient immunity
