ADUM3400BRWZ - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

ADUM3400BRWZ
Производитель

ADI
Чип воркер Часть №

CW616391
Категория

Изолятор интерфейса
Упаковка

SOIC-16
Описание

Digital Isolator CMOS 4CH 10Mbps 16Pin SOIC W Tube
даташит

Datasheet

Способ оплаты и доставка

ADUM3400BRWZ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

ADUM3400BRWZ Изолятор интерфейса характеристики

Атрибут	Значение атрибута

Часть №	ADUM3400BRWZ
Производитель	ADI
Чип воркер Часть №	CW616391
Категория	Изолятор интерфейса
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	2.70V (min)
Время Нарастания/Спада	2.5 ns
Выходной Ток	≤22.0 mA
Ток Питания	136 mA
Количество Каналов	4 Channel
Количество Стежков	16 Position
Скорость Передачи Данных	10.0 Mbps
Время Нарастания	3 ns
Напряжение Изоляции	2500 Vrms
Входной ток (мин)	10 μA
Максимальное прямое напряжение (Макс)	5 V
Время падения (Макс)	3 ns
Время падения (Макс)	3 ns
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.7 V
	Развернуть все
Длина	10.5 mm
Ширина	7.5 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2016/06/20
ECCN кодекс	EAR99

ADUM3400BRWZ Описание продукта

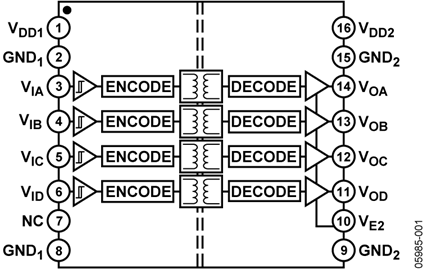

The ADUM3400 series quad-channel Digital Isolator based on the Analog Devices, Inc., iCoupler® technology. Combining high speed CMOS and monolithic air core transformer technology, this isolation component provides outstanding performance characteristics superior to alternatives such as optocoupler devices. iCoupler device removes the design difficulties commonly associated with optocouplers. Typical optocoupler concerns regarding uncertain current transfer ratios, nonlinear transfer functions and temperature and lifetime effects are eliminated with the simple iCoupler digital interfaces and stable performance characteristics. The need for external drivers and other discrete components is eliminated with this iCoupler product. Furthermore, iCoupler device consumes one-tenth to one-sixth the power of optocouplers at comparable signal data rates. It provides four independent isolation channels in a variety of channel configurations and data rates.
Low power operation
Bidirectional communication
2ns Maximum pulse width distortion
2ns Maximum channel-to-channel matching
>25kV/µs High common-mode transient immunity
Output enable function
