ADUM1410BRWZ - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

ADUM1410BRWZ
Производитель

ADI
Чип воркер Часть №

CW235821
Категория

Изолятор интерфейса
Упаковка

SOIC-16
Описание

Digital Isolator, Quad, 4Channel, 50ns, 2.7V, 5.5V, SOIC, 16Pins
даташит

Datasheet

Способ оплаты и доставка

ADUM1410BRWZ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

ADUM1410BRWZ Изолятор интерфейса характеристики

Атрибут	Значение атрибута

Часть №	ADUM1410BRWZ
Производитель	ADI
Чип воркер Часть №	CW235821
Категория	Изолятор интерфейса
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	2.70V (min)
Время Нарастания/Спада	2.5 ns
Выходной Ток	≤40.0 mA
Ток Питания	8.80 mA
Количество Каналов	4 Channel
Количество Стежков	16 Position
Скорость Передачи Данных	10.0 Mbps
Время Нарастания	2.5 ns
Напряжение Изоляции	2.5 kVrms
Входной ток (мин)	12 mA
Максимальное прямое напряжение (Макс)	5 V
Время падения (Макс)	2.5 ns
Время падения (Макс)	2.5 ns
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.7V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.7 V
	Развернуть все
Длина	10.5 mm
Ширина	7.6 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99

ADUM1410BRWZ Описание продукта

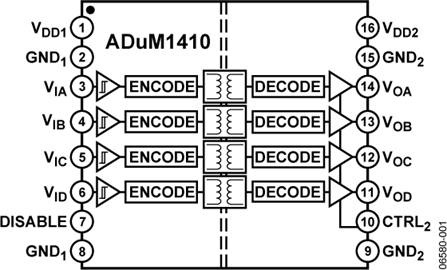

The ADUM1410BRWZ is a 4-channel Digital Isolator based on iCoupler® technology. Combining high speed CMOS and monolithic transformer technology, this isolation component provides outstanding performance characteristics superior to alternatives, such as optocouplers. By avoiding the use of LEDs and photodiodes, iCoupler devices remove the design difficulties commonly associated with optocouplers. The typical optocoupler concerns regarding uncertain current transfer ratios, nonlinear transfer functions and temperature and lifetime effects are eliminated with the simple iCoupler digital interfaces and stable performance characteristics. The ADuM1410 isolator provides four independent isolation channels in a variety of channel configurations and data rates up to 10Mbps. It has a patented refresh feature that ensures DC correctness in the absence of input logic transitions and during power-up/power-down conditions.
Low power operation
Bidirectional communication
3/5V Level translation
High temperature operation
Up to 10Mbps data rate (NRZ)
Programmable default output state
High common-mode transient immunity (>25kV/µs)
ESD sensitive device, take proper precaution while handling the device.
