ADUM1281CRZ - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

ADUM1281CRZ
Производитель

ADI
Чип воркер Часть №

CW584550
Категория

Изолятор интерфейса
Упаковка

SOIC-8
Описание

ANALOG DEVICES ADUM1281CRZ Digital Isolator, 2Channel, 18ns, 3V, 5.5V, SOIC, 8Pins
даташит

Datasheet

Способ оплаты и доставка

ADUM1281CRZ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

ADUM1281CRZ Изолятор интерфейса характеристики

Атрибут	Значение атрибута

Часть №	ADUM1281CRZ
Производитель	ADI
Чип воркер Часть №	CW584550
Категория	Изолятор интерфейса
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	3.00V (min)
Время Нарастания/Спада	2.5 ns
Ток Питания	2 mA
Количество Каналов	2 Channel
Количество Стежков	8 Position
Время Нарастания	3 ns
Напряжение Изоляции	3000 Vrms
Входной ток (мин)	2.9 mA
Максимальное прямое напряжение (Макс)	5 V
Время падения (Макс)	2.5 ns
Время падения (Макс)	2.5 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.7V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	3 V
	Развернуть все
Длина	5 mm
Ширина	4 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2013/06/20
ECCN кодекс	EAR99

ADUM1281CRZ Описание продукта

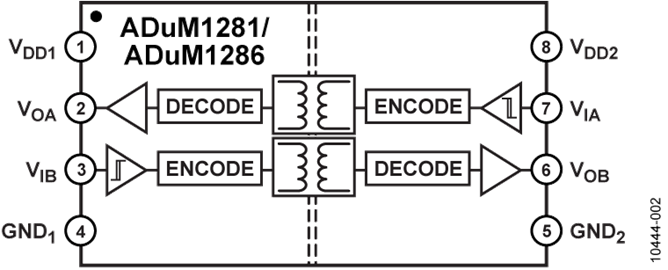

The ADUM1281 series dual-channel Digital Isolator based on the Analog Devices, Inc., iCoupler® technology. It combines high speed CMOS and monolithic air core transformer technology. It provides outstanding performance characteristics superior to alternatives, such as optocoupler devices and other integrated couplers. With propagation delay at 20ns, pulse width distortion is less than 2ns for C grade. Channel-to-channel matching is tight at 5ns for C grade. The two channels of the independent isolation channels and are available in two channel configurations with three different data rates up to 100Mbps. Industrial grade models operate with the supply voltage on either side ranging from 3 to 5.5V and the automotive grades operate from 3 to 5.5V, providing compatibility with lower voltage systems as well as enabling a voltage translation functionality across the isolation barrier.
Up to 100Mbps data rate (NRZ)
20ns Typical low propagation delay
Low dynamic power consumption
Bidirectional communication >25kV/µs
Common-mode transient immunity
