ADUM121N1WBRZ - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

ADUM121N1WBRZ
Производитель

ADI
Чип воркер Часть №

CW1370640
Категория

Изолятор интерфейса
Упаковка

SOIC-8
Описание

Digital Isolator CMOS 2CH 150Mbps Automotive 8Pin SOIC N Tube
даташит

Datasheet

Способ оплаты и доставка

ADUM121N1WBRZ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

ADUM121N1WBRZ Изолятор интерфейса характеристики

Атрибут	Значение атрибута

Часть №	ADUM121N1WBRZ
Производитель	ADI
Чип воркер Часть №	CW1370640
Категория	Изолятор интерфейса
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Время Нарастания/Спада	2.5 ns
Количество Каналов	2 Channel
Рассеяние Мощности	1560 mW
Напряжение Изоляции	3000 Vrms
Время падения (Макс)	2.5 ns
Время падения (Макс)	2.5 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1560 mW
Напряжение питания	1.7V ~ 5.5V
	Развернуть все
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Rail, Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99

ADUM121N1WBRZ Описание продукта

Product Details

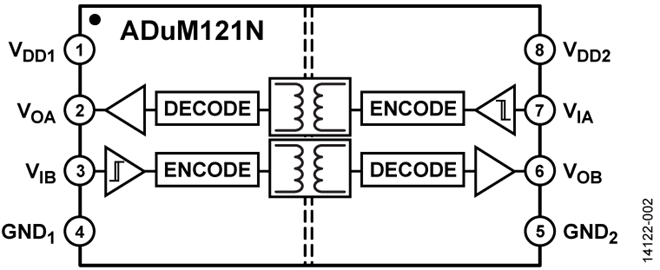

The ADuM120N/ADuM121N are dual-channel digital isolators based on Analog Devices, Inc., iCoupler® technology. Combining high speed, complementary metal-oxide semiconductor (CMOS) and monolithic air core transformer technology, these isolation components provide outstanding performance characteristics superior to alternatives such as optocoupler devices and other integrated couplers. The maximum propagation delay is 13 ns with a pulse width distortion of less than 3 ns at 5 V operation. Channel matching is tight at 3.0 ns maximum.
The ADuM120N/ADuM121N data channels are independent and are available in a variety of configurations with a withstand voltage rating of 3 kV rms (see the Ordering Guide). The devices operate with the supply voltage on either side ranging from 1.8 V to 5 V, providing compatibility with lower voltage systems as well as enabling voltage translation functionality across the isolation barrier.
Unlike other optocoupler alternatives, dc correctness is ensured in the absence of input logic transitions. Two different fail-safe options are available in which the outputs transition to a predetermined state when the input power supply is not applied or the inputs are disabled.
The ADuM120N0 is pin-compatible with the ADuM1285, and the ADuM120N1 is pin-compatible with the ADuM1280 and the ADuM1200. The ADuM121N0 is pin-compatible with ADuM1286, and the ADuM121N0 is pin-compatible with the ADuM1281 and the ADuM1201.
Applications
General-purpose multichannel isolation
Industrial field bus isolation
### Features and Benefits
High common-mode transient immunity: 100 kV/µs
High robustness to radiated and conducted noise
Low propagation delay: 13 ns maximum for 5 V operation, 15 ns maximum for 1.8 V operation
150 Mbps maximum data rate
Low dynamic power consumption
1.8 V to 5 V level translation
High temperature operation: 125°C
Failsafe high or low options
8-lead, RoHS-compliant, SOIC package
See data sheet for additional features
