ADUM1200BR - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

ADUM1200BR
Производитель

ADI
Чип воркер Часть №

CW34839782
Категория

Изолятор интерфейса
Упаковка

SOIC-8
Описание

Digital Isolator CMOS 2CH 10Mbps 8Pin SOIC N Tube
даташит

Datasheet

Способ оплаты и доставка

ADUM1200BR Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

ADUM1200BR Изолятор интерфейса характеристики

Атрибут	Значение атрибута

Часть №	ADUM1200BR
Производитель	ADI
Чип воркер Часть №	CW34839782
Категория	Изолятор интерфейса
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	5.00 V
Время Нарастания/Спада	2.5 ns
Выходной Ток	≤35.0 mA
Количество Каналов	2 Channel
Скорость Передачи Данных	10.0 Mbps
Напряжение Изоляции	2500 Vrms
Время падения (Макс)	2.5 ns
Время падения (Макс)	2.5 ns
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.7V ~ 5.5V
	Развернуть все
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
ECCN кодекс	EAR99

ADUM1200BR Описание продукта

GENERAL DESCRIPTION

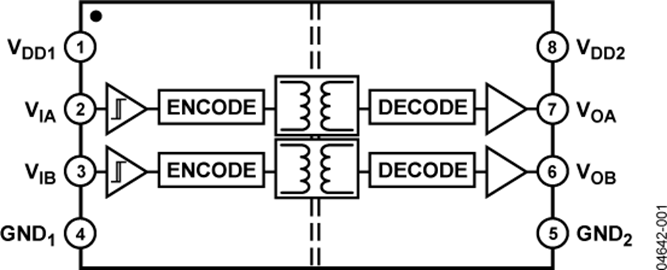

The ADuM120x are dual-channel digital isolators based on Analog Devices’ iCoupler®technology .Combining high speed CMOS and monolithic transformer technology,these isolation components provide outstanding performance characteristics superior to alternatives such as optocoupler devices.
FEATURES
Narrow body SOIC 8-leadpackage
Low power operation
5 V operation
1.1 mA perchannel maximum@ 0Mbps to 2 Mbps
3.7 mA perchannel maximum@ 10 Mbps
8.2 mA perchannel maximum@ 25 Mbps
3 V operation
0.8 mA perchannel maximum@ 0Mbps to 2 Mbps
2.2 mA perchannel maximum@ 10 Mbps
4.8 mA perchannel maximum@ 25 Mbps
Bidirectional communication
3 V/5 V level translation
High temperature operation: 105°C
High datarate: dc to 25 Mbps (NRZ)
Precise timing characteristics
3 ns maximum pulse-widthdistortion
3 ns maximum channel-to-channel matching
High common-mode transientimmunity:> 25 kV/µs
Safety and regulatory approvals
UL recognition
2500 V rms for 1 minuteper UL1577
CSA component acceptance notice #5A
VDE certificate of conformity
DIN EN60747-5-2 (VDE 0884 Part 2): 2003-01
DIN EN60950 (VDE 0805):2001-12; DIN EN60950: 2000
VIORM= 560 V peak
