ADS1212U - TI

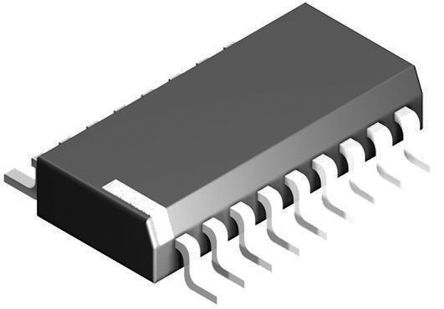

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

ADS1212U
Производитель

TI
Чип воркер Часть №

CW10872732
Категория

Преобразователь AD
Упаковка

SOIC-18
Описание

Analog to Digital Converter 22Bit Analog-to-Digital Converter Single ADC Delta-Sigma 6.25KSPS 22Bit Serial 18Pin SOP Tube
даташит

Datasheet

Способ оплаты и доставка

ADS1212U Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

ADS1212U Преобразователь AD характеристики

Атрибут	Значение атрибута

Часть №	ADS1212U
Производитель	TI
Чип воркер Часть №	CW10872732
Категория	Преобразователь AD
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	18 Pin
Корпус/Пакет	SOIC-18
Напряжение Питания (DC)	4.75V (min)
Ток Питания	185 µA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	18 Position
Количество Битов	22 Bit
Рассеяние Мощности	6 mW
Частота Выборки	6.25 ksps
Потребляемая Мощность	27.5 mW
Количество АЦП	1 ADC
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	8.5 mW
Количество входных каналов	1 Channel
Напряжение питания	4.75V ~ 5.25V
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
	Развернуть все
Длина	11.55 mm
Ширина	7.5 mm
Высота	2.3 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15

ADS1212U Описание продукта

The ADS1212U is a precision wide dynamic range delta-sigma Analog-to-digital Converter (ADC) with 24-bit resolution operating from a single 5V supply. The differential inputs are ideal for direct connection to transducers or low-level voltage signals. The delta-sigma architecture is used for wide dynamic range and to guarantee 22-bit of no missing code performance. An effective resolution of 20-bit is achieved through the use of a very low-noise input amplifier at conversion rates up to 10Hz. Effective resolutions of 16-bit can be maintained up to a sample rate of 1kHz through the use of the unique turbo modulator mode of operation. The dynamic range of the converters is further increased by providing a low-noise programmable gain amplifier with a gain range of 1 to 16 in binary steps.
Differential inputs
Programmable gain amplifier
SPI™ compatible SSI interface
Internal/external reference
On chip self-calibration
Green product and no Sb/Br
